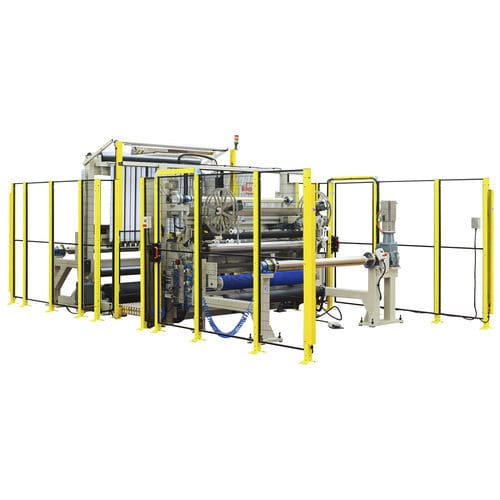

ビジュアル検査機 VM-1650

研摩布紙Web産業用

ウェブビジョンは、ジャンボロールの巻出しと巻戻しを行う装置で、巻出し・巻戻し作業中にオペレーターがウェブを確認できるように設計されています。ウェブは垂直方向に傾斜して走行し、オペレータにウェブの目面を提示します。オペレーターはウェブをチェックし、欠陥が検出された箇所にラベルを貼り付けることができます。 特徴 - 有効幅：1,650 mm - 最大直径1,200 mmまでのロール用巻戻しステーション（エキスパンドシャフトを除く - 巻き戻し材の自動アライメント（自動トラッキング） - 空気式巻戻しブレーキ（手動制御 - オペレーターにウェブが見えるよう、ウェブは垂直方向に走行 - 巻戻し機と引上げステーションの間にキャットウォークを設け、オペレーターが目視で巻戻し材をコントロール - 50m/分までの可変速ドライブ - ゴムで覆われた電動シャフトが1本あり、ウェブはこのシャフト上を穀物側から走行する。 - この電動シャフトは、アンワインダーとリワインダー間の張力を分離するために必要です。 - リワインダーは独立してモーター駆動され、φ1,200mmのジャンボに対応します。 - リワインダーには12 kWのサーボモーターが装備されており、最大ウェブ張力は3.5 N/mmで、最大ジャンボ径時には1.5 N/mmに減少します。 - 機械全体は電子制御されており、巻取りステーションのトルク制御を自動的に行います。インストールされたソフトウエアは、リワインダーのロール径を自動的に計算します。 - オペレータへのフィードバックは、パラメータ制御用のタッチスクリーンを備えたディスプレイによって行われます。 オプション - 80m/分までの可変速度 - 自動アンワインダーブレーキ管理（ブレーキ圧のクローズループ制御によるジャンボ径検出）
