位置測定システム IMScompact

長さ誘導型磁気

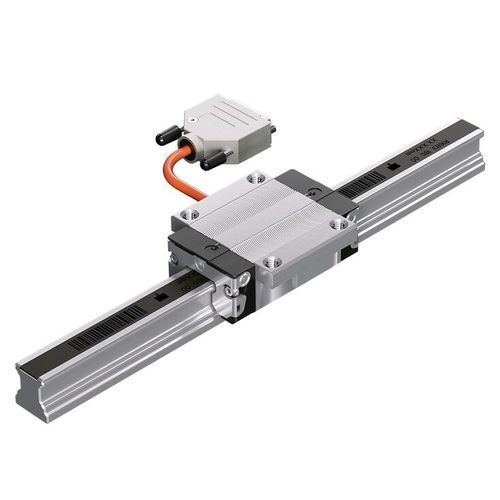

一体型測定システム「IMScompact」では、測定センサーがランナーブロックに完全に組み込まれています。これにより、設置スペースを大幅に節約できるだけでなく、追加部品が不要なため、コスト削減にもつながります。 IMScompactは、オートメーションにおける数多くのハンドリング作業に適しています。最大17.8メートルの測定長を実現し、サイズ15以上のボールレールシステムに対応しています。また、ランナーブロックへの統合により、高いEMC保護レベルが確保されるため、リニアモーターと組み合わせることで、オートメーションソリューションに新たな可能性をもたらします。 製品情報 特長の一覧 コンパクト サイズ15から、ランナーブロックにエンコーダを一体化。追加部品不要。 柔軟性 最大17.8 mの長い測定長を実現でき、迅速な後付けも可能です。 経済性 部品点数の削減、設置スペースの縮小、コスト削減を実現。 堅牢性 耐衝撃・耐振動性に優れ、粉塵、油、グリース、湿気に強く、優れたEMC保護性能を備えています。 メンテナンスフリー 非接触式測定原理を採用。 技術データ 測定原理：磁気式 バリエーション：インクリメンタル、アブソリュート サイズ：15、20、25 測定長：最大17.8 m システム精度：± 20 μm/m 繰り返し精度：± 1 μm 最大加速度：500 m/s² 適用例 リニアモーター軸における位置エンコーダとして ベルト駆動軸における位置決め精度の向上 ボールねじ軸 位置測定用 外部取り付け型リニアエンコーダの代替
