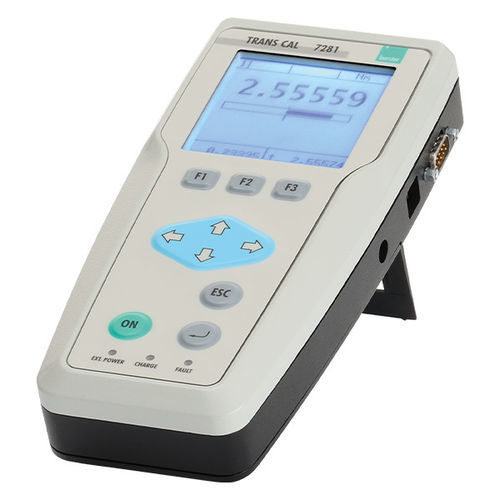

圧力校正器 TRANS CAL 7281

トルク負荷ロードセル

概要
TRANS CAL 7281は、機械的および電気的な測定量向けの携帯型高精度キャリブレータ兼試験器です。現場での校正および基準測定を目的とし、オプションでDAkkSまたは工場校正証明書を付与して参照測定器として使用できます。

簡易説明
標準または充電式バッテリ駆動で携帯運用が可能で、長時間の据え置き運用では外部電源により動作します。適切なセンサと組み合わせることで、力・トルク・圧力の参照測定チェーンとして柔軟に使用できます。対応センサ：ひずみゲージ（DMS）、ポテンショメータ式センサ、±5 V/±10 Vの標準電圧出力を持つトランスミッタ等。グラフィックLCDは測定値を表示し、レンジバーで範囲の使用率、入力電圧比率（%）も表示します。内蔵機能はデータロガー、%表示のタレ値、上下限コンパレータ（評価表示）などです。

拡張機能
センサーテスト、ひずみゲージ（Wheatstone）シミュレータ、高精度電圧源を備え、測定チェーンの検証、故障箇所特定、計測用アンプの校正に対応します。DAkkS/工場校正証明書はオプションで入手可能です。TRANS CALのPCソフトウェアにより構成、データ収集、表示およびレポート生成が可能です。

製品データ

• 測定精度： < ±0.001 % F.S.
• サンプルレート： DC 0.1 … 1200/s；AC 0.1 … 2/s
• 対応センサ： DMS（ひずみゲージ）；ポテンショメータ式；トランスミッタ；電圧出力センサ
• インターフェース： USB 2.0
• センサ駆動： DMS: DC 2.5 V / 5 V（120 Ω時は2.5 Vのみ）；AC 2.5 V rms / 5 V rms（350 Ω以上）；ポテンショメータ: 5 V DC；トランスミッタ: 12 V DC ±5 %
• 保護等級： IP40
• 供給電圧： 10 … 28 V DC（バッテリまたは外部供給）
• 参照測定器： はい（DAkkS/工場証明書オプション）
• センサーテスト／装置テスト／DMSシミュレータ： はい
• データロガー： はい（最大30,000測定値）
• 電子センサーデータシート： はい
• 接続方式： 4線／6線技術
• 測定プログラム： 最大16個の設定可能プログラム
• 特長： 参照測定チェーン対応；超低非直線性 < 0.001 % F.S.；burster TEDS対応；高精度0–10 V DC電源；Wheatstone全ブリッジシミュレータ

用途 / 使用例
代表的な用途は、油圧プレスの現場校正、組立ラインでの参照測定、ロボット接触力の確認、試験機や高精度計測器の校正、携帯型のフィールドや飛行測定など、トレーサブルな参照測定と精密なロガー／励起源を必要とする場面です。

組み込みの計測機能

• 参照測定チェーン機能
• Wheatstone／ひずみゲージシミュレータ（最大 ±50 mV/V）
• 高精度電圧源 0–10 V DC
• データ記録および時間トリガ記録
• burster TEDSによる簡易センサー設定
• コンパレータおよび閾値評価機能
• センサ／装置テストおよび電子センサーデータシート対応
