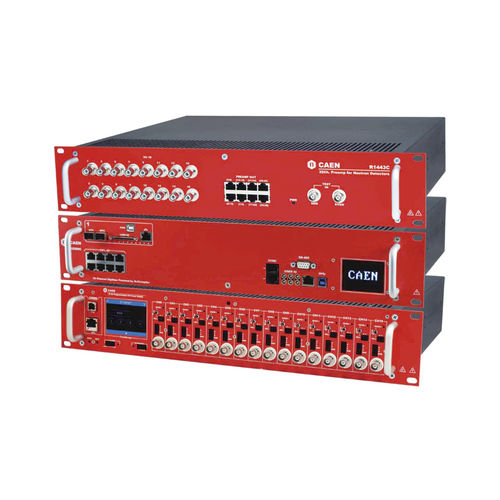

中性子検出器 NBrick

高電圧デジタル熱

3He/BaF3管の読み出し用に調整されています。 中性子検出アプリケーション用Thanos DAQソフトウェア 最大16個の位置検出器 高電圧、プリアンプステージ、デジタルパルス処理を提供 SANS装置および核セキュリティ検出器用のラックマウント式セットアップ 概要 NBrickは3枚のボードで構成されるラックマウントシステムです： R1443C 3He/BF₃管専用チャージ・センシティブ・プリアンプ（32チャンネル/独立HV） R5560C 32チャンネル14ビット125MS/sパルス・プロセッサー R8033 高電圧ボード (Mod. R8033DP: 16ch +4kV/3mA) この3つのユニットを組み合わせることにより、中性子検出アプリケーション用の完全な読み出しシステムが構築され、最大16本の位置検出3He/BF3管の読み出しが可能になります。 3He/BF3管のバイアス用に最大4kVの高電圧と、0.85～19V/pCのトータルゲインと2mV/fCの感度を持つ適切な前置増幅段を提供します。フラッシュADCをベースとしたアーキテクチャにより、パルス・プロセッサーはチャンネルあたり最大100kcpsのイベント・レートを維持できます。搭載されたファームウェアは、位置再構成のための抵抗チャージ分割を実行し、エネルギー／タイミング・データを出力します。 CAENはThanos DAQソフトウェアを提供しており、ユーザーは高電圧とデジタイザをリモートで管理し、波形、エネルギースペクトル、ToFスペクトルを取得し、位置再構成を実行することができます。下の図は、4本の3He管と252Cf線源を用いて行った測定の例を示しています。放出中性子はポリエチレン遮蔽により減速され、熱中性子が検出された。
