油井用油圧コネクタ 70

ガス井用海中

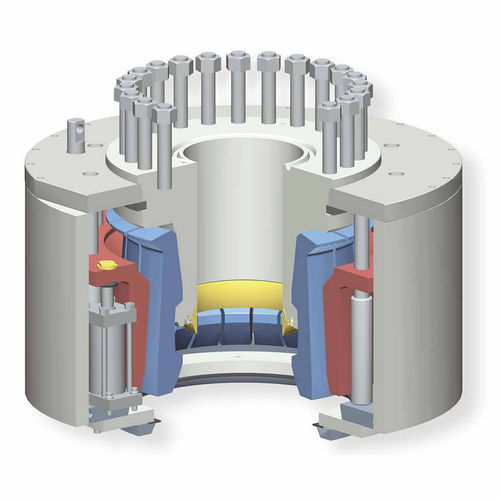

Model 70コレットコネクタは、良好な圧力、ライザー張力、および容器の動きによって引き起こされる曲げ応力と分離力に耐えながら、タイトなシールを形成します。 Model 70コネクタは、ピボットされたロックセグメントまたは指を介して嵌合ハブにロックされます。このセグメントは、コネクタを所定の位置に導くための漏斗を形成します。 コネクタは、高いクランププリロードとロック力よりも最大 80% 高いロック解除力を提供する油圧シリンダによって作動します。 これらのシリンダーは、簡単に修理または交換することができます。 短いツバメ、テーパハブプロファイル、および正のロック解除システムにより、最大30°の角度で切断できます。クランプセグメント面の25角度と大きな作動ピストン領域は、所定の油圧でより大きなクランプ力を作り出します。 仕様 •予荷重：最大245,000ポンド •高さ：38.28インチ [972.31ミリメートル] •最大海底坑口外径：31.39インチ [797.31ミリメートル] •最大コネクタ外径：64.00インチ [1,625.60ミリメートル] •金属間密封AXガスケットは標準 •手動オーバーライド可能
