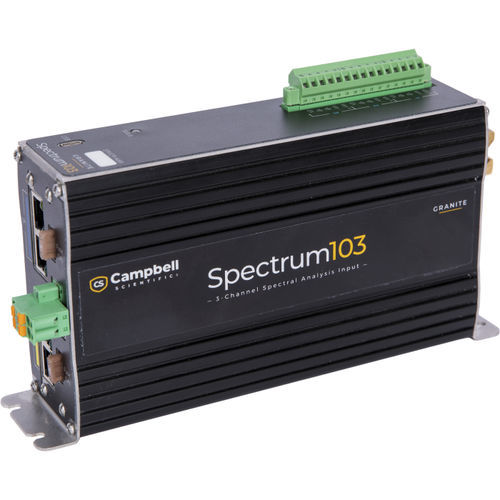

アナログ入力モジュール Spectrum

3チャンネル9チャネルセンサー用

Spectrum スペクトル解析および高速入力モジュール (3 チャンネルまたは 9 チャンネルのバリエーションで利用可能) は、アンプ、フィルタ、アナログ/デジタル コンバータ (ADC) を含む専用のアナログ入力ハードウェアを使用して、アナログ入力の高速同期サンプリングを提供します。 利点と特徴 - 複数のモジュール間の同期 - 3軸加速度計やひずみゲージに最適 - EPIおよびCPI経由のデータロガーへの接続 - 基本プログラムの効率的な作成 - 最大10kHzのサンプルレート Spectrum 103 (3 チャンネル) と 109 (9 チャンネル) は同じ設計を共有しており、各チャンネルでさまざまな選択可能な入力範囲を提供します。 同期 チャネルは 32 ビット ADC を使用してデジタル化され、約 ±10 ns 以内でチャンネル間のサンプリング同期が提供されます。 複数のモジュール間の同期に EPI バスを使用すると、モジュール間の同期は約 ±100 ns 以内で実現されます。 3軸 各 Spectrum チャンネルでは、±200 mV、±1 V、±5 V、±10 V の入力範囲を選択できます。Spectrum 103 と 109 は、それぞれ 3 つまたは 9 つの入力チャンネルを備えており、3 軸加速度計やひずみゲージに最適です。 EPI および CPI 経由の接続 Spectrum モジュールは、標準のイーサネット ケーブル (CAT5e、CAT6、またはそれ以上) を使用して、EPI または CPI ネットワーク経由でデータ ロガーに接続します。EPI ネットワークは Spectrum アプリケーションに最適です。チャンネル数が少ないセットアップの場合は、1 つの Spectrum を CR6 や CR1000X などの従来の CPI 対応データ ロガーに接続します。 基本的なプログラミング Short Cut ソフトウェアは、複数の Spectrum モジュールを読み取るための基本プログラムの作成を効率化します。データ ロガー用の配線図と CRBasic プログラムを生成します。高度な処理やデータ管理のために、CRBasic プログラムをさらにカスタマイズできます。 サンプルレート 最大 10 kHz のサンプル レートと最大 5 kHz の帯域幅のアンチエイリアシング フィルターをプログラムします。
