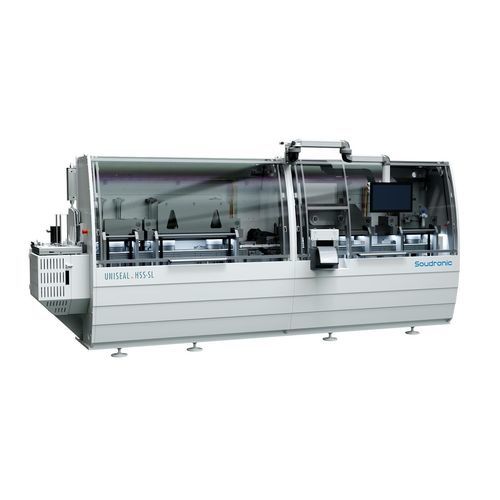

連続ヒートシーラー UNISEAL HSS-SL

自動プレカット蓋用フィルム用

概要
UNISEAL HSS シリーズは、ピールオフ型エンド向けのヒートシーリングとオプションのリング成形を提供し、二片・三片缶メーカーに適しています。単一レーンの UNISEAL HSS-SL と最大3レーンのマルチレーン構成で提供され、構成および材料により最大600個/分の生産が可能です。幅広い径の素早い切替、セットアップ・保守の容易なアクセス、要求の厳しいエンドタイプ向けの各種オプションを備えています。

概要ポイント

• 低〜中量向けの単一レーン UNISEAL HSS-SL、より高い処理能力向けのマルチレーン版。
• エンド径 52〜189 mm（UNISEAL バリアント）；HSS-SL：65–127 mm。
• 生産能力：HSS-SL 最大200 epm、マルチレーンで最大600 epm（レーン数・材料に依存）。
• 鋼またはアルミのシェル、アルミまたは複合フィルムに対応。

高い柔軟性

• 全パラメータのプログラム可能で再現性のある標準設定により迅速なフォーマット変更が可能。
• 重要部品・工具への高速アクセスにより保守やセットアップを短縮。
• アルミシェルを用いるPOE、非円形、複合フィルムなどの難しい製品にも対応。

省スペース設計

• 機械と制御盤を一体フレームに搭載し、設置と立ち上げを簡素化。
• 限られた生産フロア面積に適した最適配置。

制御と操作

• 多言語ユーザーマニュアルを内蔵した制御ユニット。
• セットアップモード：安全なスローモーションと二ハンド有効化スイッチをパネルに統合。
• 無段階のシール力調整ユニットにより安定したシール品質を実現。

保守性と信頼性

• 重要部品の最適潤滑を保証するセントラル潤滑を標準装備。
• 全ステーションにサービスポジションを備え、設定・保守・金型交換を容易に。
• クイックロック下型、クイックリリース上型シール工具およびフィルムパンチで工具交換を短縮。

フィルム処理と消費者向けオプション

• フィルム切断用の空気ばね要素を標準搭載。
• 各種タブデザインとフィンガーホールオプション（フィンガーホールは乾燥品のみ）。
• D形状を含む開口形状やスプーン用レベリング機能を統合可能。
• 内容物を見せる透明複合フィルムのオプション；アルミ製エンドも選択可能（アルミ時は生産速度低下）。
• カール形状：乾燥品向けCカール、湿潤/滅菌/耐薬品性内容物向けRカール（切断刃を内容物から分離するためRカールはカール上部でシール）。

デジタルと監視

• Soudronic Insights Ready：機械およびコンポーネントレベルのライブ生産統計、機械状態、効率、上位エラー、カウンタ、イベントログを備えた基本ダッシュボード。

オプション

• Tab Fixing Unit (TFU)：フィルムとタブ間の接着点塗布、乾燥品およびレトルト対応のTFUテープ種類。
• タブ固定の代替：タブシール（フィルムにシール可能ポイントが必要）またはホットメルト（乾燥品のみ）。
• 最高速度を達成するためのリング予熱用誘導加熱システム；自動シェルフィーダー；エンドカウンタおよび分離用インジェクタを備えた自動積載ユニット。
• Soudronic 仕様の水冷ユニット；mySoudronic Insights に表示されるエネルギー消費測定機器。

アクセサリ

• ピールオフエンド性能を継続監視するオフライン圧力テスター。
• テープ交換、清掃、機能試験を容易にするTFUオフラインステーションによりダウンタイムを低減。
• 複数ロールを保管してロール交換を迅速化する膜コイル用ローディング装置。

機種（概要）
UNISEAL HSS-SL | 1レーン | 65–127 mm | 最大生産 200 epm | シールサイクル 最大200 /分 | シェル：鋼またはアルミ | フィルム：アルミまたは複合 | リング厚 0.14–0.25 mm | 設置寸法 5200 x 3200 x 3100 mm
UNISEAL マルチレーン | 1–3レーン | 52–189 mm | 生産 最大600 epm | サイクル 最大200 /分 | シェル：鋼またはアルミ | フィルム：アルミまたは複合 | リング厚 0.14–0.25 mm | 設置寸法 5200 x 3200 x 3100 mm

技術仕様

• モデル：UNISEAL HSS-SL（シングルレーン）またはマルチレーン構成。
• 生産能力：HSS-SL 最大200 epm；マルチレーン 最大600 epm（構成依存）。
• シールサイクル：最大200サイクル／分（リング・膜の公差や材料に依存）。
• エンド径：HSS-SL 65–127 mm；マルチレーン 52–189 mm。
• リング厚：0.14–0.25 mm。材料：鋼またはアルミのリング；アルミまたは複合フィルム。
• 必要設置面積（L x W x H）：5200 x 3200 x 3100 mm。
• 使用環境：10–35 °C；湿度最大75％。
• 標準機能：セントラル潤滑、無段階シール力調整、クイックチェンジ工具、統合制御／マニュアル、サービスポジション。
• オプション／アクセサリ：TFU、TFUオフラインステーション、誘導式リング予熱、自動シェルフィーダー、積載ユニット、水冷装置、エネルギー測定、オフライン圧力テスター、膜コイルローダー。
