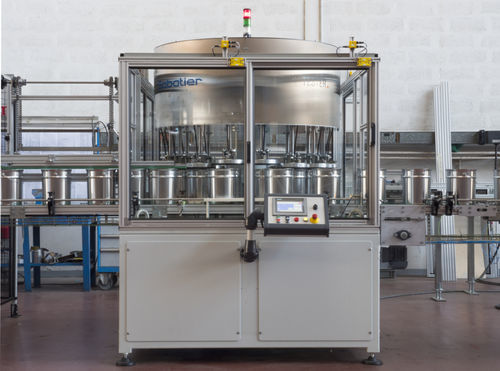

真空リークテスター Bodypack

真空圧力差動圧力低下式

Overview
カートリッジ（缶）、ペール、ドラム向けのリークテスターを、カールセル（回転）およびリニア構成で設計・製造しています。機械は容器の形状・サイズに合わせて調整され、真空または加圧により試験を行います。漏れを検知した場合は自動で不良品を排出します。結果は再現性があり、缶メーカー向けに柔軟な検査ソリューションを提供します。

Key features

• 全局を制御する集中タッチスクリーンHMI：パラメータをレシピとして保存、パネルからの保守・診断、メンテ用インチングモード、VPNによるリモート制御。
• 各ステーションの高さを数秒で自動調整し、レシピに記録。
• リングやドームを持つ技術的な円筒缶、長方形の食品缶に対応。
• バッチ運転対応（例：14個のバッチ）。
• 高感度差圧トランスデューサにより大きな漏れから微小漏れまで検出。
• 試験圧力は概ね200 mbar（2.9 PSI）。
• 試験結果はUSBへ保存可能。
• Industry 4.0対応：SAB-LINKによる遠隔支援・稼働停止追跡、部品・技術資料のeカタログ。

Available series / examples
TEST-O-MAT:
シリーズ名：TEST-O-MAT
形状：丸形、直径52〜108
高さ：H 35〜89、H 90〜134
試験方法：容積リデューサ付き加圧試験機
生産性：400–1200 cpm（要望により+20%）
缶 Ø：52–99 mm（要望により105 mm）
缶高さ：29–135 mm
ステーション数：20–60

Bodypack Tester:
シリーズ名：Bodypack Tester
形状：丸形、直径52〜108；丸形、直径108〜598
高さ：H 90〜134；H 135〜249；H 250〜...
試験方法：容積リデューサなし加圧試験機、真空試験機
生産性：15–170 cpm
缶 Ø：73–598 mm

Squarepack Tester:
シリーズ名：Squarepack Tester
形状：不規則形状（長方形の食品缶）
高さ：H 90〜134；H 135〜249；H 250〜...
試験方法：容積リデューサなし加圧試験機
生産性：15–170 cpm
缶寸法 L × W：60×40–235×235 mm

Third Tester（例）:
シリーズ名：Third Tester
形状：丸形、各種およびより大きな直径に対応
試験方法：容積リデューサあり/なしの加圧、真空、エアロゾル

Filters / selectable parameters shown on page

• 形状：丸（φ52–108）、丸（φ108–598）、不規則形状。
• 高さレンジ：H 35–89；H 90–134；H 135–249；H 250–...
• 試験方法：容積リデューサ付き加圧；容積リデューサなし加圧；真空；エアロゾル。

Machine types (selected examples)

• Bodypack 60 Leak Tester — 最大生産性：16.67 cpm（1,000/h）— 例：缶 Ø 最大400 mm。
• Linear Leak Tester 14 Heads – Round Cans — 最大生産性：100–170 cpm — 缶 Ø 73–108 mm。
• Bodypack 200 Leak Tester — 最大生産性：15 cpm（900/h）— 例：缶 Ø 571.5 mm。
• Bodypack Tester 10 Heads Pail Tester 10L–30L — 最大生産性：50 cpm — 缶 Ø 200–330 mm。
• Bodypack Tester 16 Heads Pail Tester 3L–8L — 最大生産性：60–80 cpm — 缶 Ø 150–200 mm。

Technical specifications

• 試験原理：真空または加圧の適用；不良容器は自動排出。
• 制御：集中型タッチスクリーンHMI；パラメータ用レシピ；同期化されたサーボ駆動軸；パネルでの保守・診断；VPN遠隔アクセス。
• 自動高さ調整：ステーションごとの自動変位をレシピに記録。
• 漏れ検出：微小および大きな漏れ検出用の高感度差圧トランスデューサ。
• 試験圧力：約200 mbar（2.9 PSI）。
• データ：結果は取り外し可能なUSBに保存可能；遠隔支援および稼働停止追跡はウェブアプリで提供。
• フォーマット：カールセルおよびリニアユニット；缶、ペール、ドラムに適応；円筒形、技術的（リング/ドーム）および長方形缶をサポート。
• 生産レンジ：低速専門テスター（約15 cpm）から高速度のTEST-O-MATソリューション（数百cpm）まで。
• サポートされる試験方法：容積リデューサ付き/なしの加圧、真空試験、エアロゾル試験（シリーズにより異なる）。
• ステーション数：例示的な範囲を表示（例：20–60ステーション）。
