缶用成形ライン UNIPRESS UP + UNIPRESS RPT

金属用コンベア用プレート

概要

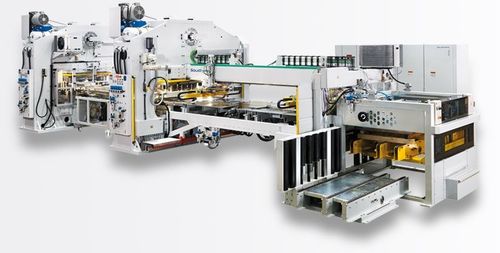

DRD（drawing, redrawing）プレスを用いた二片式缶胴の完全生産ライン。システムはカッピング、プレドロー、最終ドロー、エンボス、パネリング、トリミングを組み合わせ、自動排出で搬送して下流の包装へ供給します。CAN-O-MAT 2PCは成形および軽度検査用のモジュール式結合システム（1〜4ステーション）です。すべてのシステムはスイス・Bergdietikonで設計・製造されています。

該当製品

• UNIPRESS UP + UNIPRESS RPT
• CAN-O-MAT 2PC（結合型2ピースシステム）

主な特長と利点

• 丸形および非丸形（¼ club、hansa、dingley、bowl など）設計を同一ラインで処理可能。
• 空パレット処理機能と左右入庫オプションを備えた自動シートフィーダー。
• 給送、センタリングテーブル、ハンドオーバーに分割されたフィーダーと二重グリッパーにより無駄行程なしで処理。
• 高い動的特性、精度、機械的摩耗低減のためのリニアモータ駆動シート給送。
• 電子センタリング：給送方向の機械的整列と横方向センサー検出、グリッパー再配置による正確な把持。
• 衝突発生時のプレスと金型の損傷を防ぐ油圧過負荷保護。
• カッピングプレスとRPTプレス間の非金属チェーンリンクベルトによる転送で引っかき傷を防止し保守を低減。
• 排出時のばらつきを減らすため、カップ近傍に配置したラム駆動のブローアウトエジェクタ。
• サードパーティ製工具の統合が可能（工具はSoudronicの仕様を満たすこと）。
• 要求に応じて鋼板およびアルミ板の両方に対応可能。
• プロセス監視（標準またはオプション）：二重シート検出、ラッカー検出、トリム廃材監視、ラストシート検出などで金型保護。
• Soudronic Insights Ready：稼働状態、効率、上位のエラー、カウンタ、イベントログなどの期限付きライブ生産統計を備えた基本ダッシュボード。

機種（典型 / 例）
UNIPRESS UP + UNIPRESS RPT：能力 最大750 cpm；直径 Ø 50–99 mm；非円形 L×W 例 60×40 – 155×85 mm；高さ 最大55 mm；プレス力 最大800 kN；板厚 Fe 0.14–0.25 mm、Al 0.15–0.35 mm。
UNIPRESS 320 + RPT 800（例）：能力 最大750 cpm；Ø 65–99 mm；典型高さ 最大55 mm（ストローク120 mmで30 mm / ストローク170 mmで55 mm）；プレス力 320 kN（UNIPRESS 320）；ストローク 80–150 / min（缶形状・寸法・板サイズに依存）。

オプションと下流設備

• 作業者側、シート給送、スクラップ／トリム廃材処理などに合わせた柔軟なレイアウト。
• 上側／下側または両面の四本ローラ自動シート給油、取り外し容易なフェルト被覆ローラ。
• TFS板向けのラッカー検出装置。
• デスタッキング時に残り1〜3枚で停止するラストシート検出。
• 製品高さとエンボス深さのばらつきを防ぐラム/工具のシャットハイト安定化ユニット。
• 高精度なセンタリングと給送により印刷板の処理をサポート。
• 工具用クーリングユニット（必要に応じて統合可能）。
• 排出チャネルごとのトリム廃材詰まり検出。
• サードパーティ製ライトテスターの統合（ソフト記録と連続不良時の自動停止機能）。
• 傷のつかない缶転送システム、各種出力コンベヤおよびカール機、ライナー、ビジョン制御、積載、パレタイジング等の下流ソリューション。

仕様 / 技術データ

• シリーズ / モデル：UNIPRESS UP + UNIPRESS RPT；CAN-O-MAT 2PC。
• 能力：最大750 cpm（UNIPRESS例）；CAN-O-MAT 2PC 最大1800 cpm（RPT構成に依存）。
• 直径 Ø（例）：50–99 mm（円形缶）。
• 非円形 L×W（例）：60×40 – 155×85 mm。
• 高さ範囲：最大55 mm（ストローク依存）。
• プレス力：最大800 kN（シリーズ依存）；UNIPRESS 320 = 320 kN。
• 板材サイズ（典型）：最大 1100×1100 mm、最小 650×650 mm（構成依存）。
• 板厚：Fe 0.14–0.25 mm；Al 0.15–0.35 mm。
• ストローク数：通常 80–150 / min（形状・寸法に依存）。
• 標準/オプションセンサ：二重シート検出、ラッカー検出、トリム廃材監視、ラストシート検出。
• 駆動/給送：リニアモータ駆動グリッパーキャリッジ；ラム駆動ブローアウトエジェクタ。
• 保護：プレスおよび工具の油圧過負荷保護。
• デジタル：Soudronic Insights 対応（状態、効率、エラー、カウンタ、ログ）。
