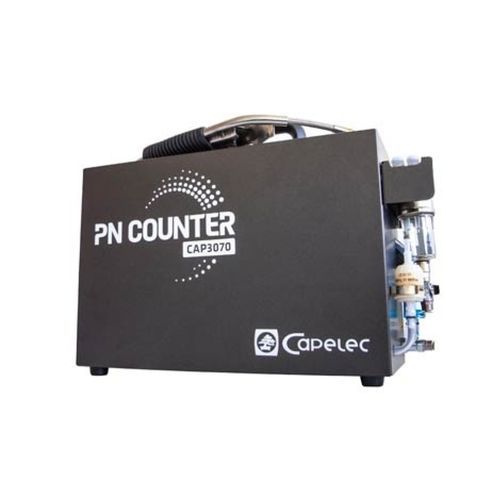

ガスパーティクルカウンタ CAP3070

電子式

概要
CAP3070は定期車検や整備工場向けに開発された粒子数（PN）カウンターです。Extended Diffusion Charging（ExtDC）技術と特許取得済みの直通セル設計により、迅速で再現性の高いPN測定を低メンテナンスで実現します。単体運用またはガス/不透明度モジュールとの統合が可能で、WindowsまたはAndroid端末（PC、タブレット、スマートフォン）から制御できます。

認証
NMI / METAS / PTB 承認済み。その他の国別承認を申請中。

主な利点

• 画面ガイドによる迅速な測定手順（典型テスト ≤ 30 秒）
• 消耗液不要の低メンテナンスな防すす設計
• 広いダイナミックレンジと高い再現性
• 姿勢依存性がなく振動に強い測定
• 圧縮空気や希釈不要
• 明確なPASS/FAIL表示と印刷可能な試験報告
• 加熱プローブ：短（1 m）または長（4 m）を選択可能

技術と測定原理
ExtDCはセンサー入口で粒子を帯電させ、出口で発生する電流を測定します。消耗液が不要で向きや振動に強く、希釈や圧縮空気を必要としない点が特徴です。

運用上の利点
CAP3070はアイドリング状態で測定を行うため（フリー加速不要）、試験時間、騒音、エンジン負荷を軽減します。直通セルにより汚れが抑えられ、稼働時間が延長されます。フィルター状態（良好、亀裂、改ざん）をPASS/FAILで判定し、Windows/Android端末から制御可能です。

性能

• 測定範囲：5,000 ～ 5,000,000 粒子/cm3
• 表示分解能：1,000 粒子/cm3
• 応答時間：< 10 s（T0 → T95）
• 電源：230 V / 110 V

オプション

• CAP4350：EOBD / OBFCM アダプタ
• CAP8533 / CAP8535：回転数計オプション

追加情報
防すす設計とベントリ効果によるサンプリングにより、メンテナンスと消耗品を低減し、検査ラインや工場での連続運用を可能にします。CAP3070は欧州のPN測定要件に準拠し、明確なPASS/FAIL結果を提供します。

技術仕様

• モデル：CAP3070
• 測定技術：Extended Diffusion Charging（ExtDC）
• 測定タイプ：車両排気のParticle Number（PN）
• 測定範囲：5,000 ～ 5,000,000 粒子/cm3
• 分解能：1,000 粒子/cm3
• 応答時間：< 10 s（T0 → T95）
• 電源：230 V / 110 V
• 加熱プローブ：1 m または 4 m
• 圧縮空気不要
• 姿勢に依存しない測定
• 振動・衝撃に強い
• インターフェース：Windows および Android 端末（PC、タブレット、スマートフォン）
• 結果形式：明瞭な PASS/FAIL、および印刷可能な報告
• 認証：NMI / METAS / PTB
• オプション：CAP4350（EOBD/OBFCM アダプタ）、CAP8533/CAP8535（回転数）
