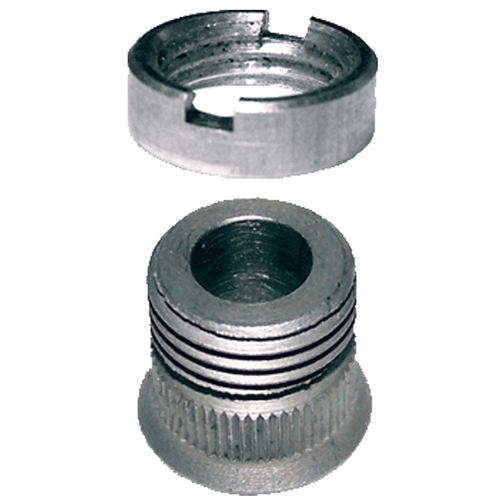

締め付け用ブッシュ TTB-xx series

ねじ式ねじ込みリング

ねじ込み式テンプレートブッシング 皿穴タイプ(TTB) ドリルジグブッシュ 厚さ3/64 "から3/8 "までの薄いテンプレートジグプレート用に設計された経済的なブッシュです。ブッシングは、ネジ式のリテーナーリング（別注文）によって所定の位置に保持されています。左側のスレッドは、リテーナーリングが緩むのを防ぐために、ドリル加工中にセルフタイトニングされています。ジグプレートに対するリテーナーリングの面一の接触は、垂直なドリルの位置合わせを確実にします。外径のセレーションにより、ドリル加工中にブッシングが回転するのを防ぎます。フラッシュマウントには標準の皿穴タイプ（ここに示す）を、ジグプレートに皿穴をあけずに取り付けるにはフランジタイプをお選びください。ねじ込み式テンプレートブッシングは、簡単に取り外して交換・再利用が可能です。米国製です。 特定の標準ブッシングを注文するには、以下の基本的な部品番号を選択し、価格と在庫状況画面で希望のIDドリルサイズ（小数点以下4桁インチ）を追加します。標準ドリルサイズについては、技術情報タブを参照してください。標準価格は、記載された範囲内の標準インチ、数字、文字、またはメトリックIDサイズのブッシングにのみ適用されます。 ブッシングアセンブリを完成させるには、以下の表に記載されている適合するリテーナーリングを注文してください（テンプレートの厚さによって異なります）。 例。 TTB-24-.1250ブッシング、1/8インチID (.1250) TTR-24-3 1/4 "厚さのテンプレート用マッチングリテーナーリング フラッシュマウントの場合は標準の皿穴タイプ（こちら）、治具プレートに皿穴をあけずに取り付ける場合はフランジタイプをお選びください。
