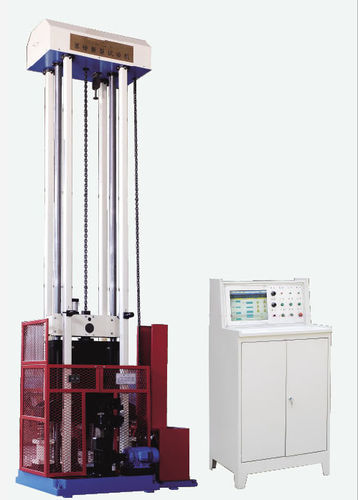

モデル:DWTT-30000J デジタル表示落錘引裂試験機
アプリケーション
DWTT シリーズ デジタル表示装置の落錘の破損試験機は 40mm の下の鋼管の落錘の破損試験(DWTT)に使用することができますまたは厚さ 3~40mm のフェライト鋼鉄、bainitic 鋼鉄および複式アパートの鋼鉄。
規格
標準に従ってGB/T8363-2007「フェライト鋼落錘引裂試験方法」による。
参考規格
(1) API5L3 アメリカ石油協会推奨方法;
(2) ASTM E436-80 フェライト鋼の落錘動的引裂試験標準方法;
(3)ASTM E604-83 金属材料の動的引裂試験に関する標準方法。
(4)EN 10274 金属材料の落錘引裂試験を規定した欧州規格
仕様
1)最高の衝撃エネルギー: 30000J
2)ホストの設置高さ: ≤5.5m
3)低下のハンマーの持ち上がる高さ: 2500mm
4)影響速度: ≥7m/s
5)落錘の総質量間違い: ≤1
6)カウンター ウェイトの質量誤差: ≤±0.5% の
7)ハンマーの刃およびサポート顎軸受け表面のロックウェル硬度: >HRC56
8)落下ハンマーの刃の曲率半径: R25.4±2.5mm
9)サポート顎の曲率半径: R14.3±1.59mm
10) サポートスパン: 254+1.5mm
11) 落下ハンマーの刃の中心線と支持スパンの中心の間の偏差は次のとおりです: ±1.5mm
12) 試料の集中装置とサンプルのノッチの中心線の間の偏差: ≤ 1.5 mm
13)落錘の吊り上げ高さの標準値からの偏差:≦1.5mm
14)試験片仕様:305×76×(3~40)mm または鋼管
15) 試験機の外的な次元: 1600×2300×5500mm
16)モーター力: 4kw
---
