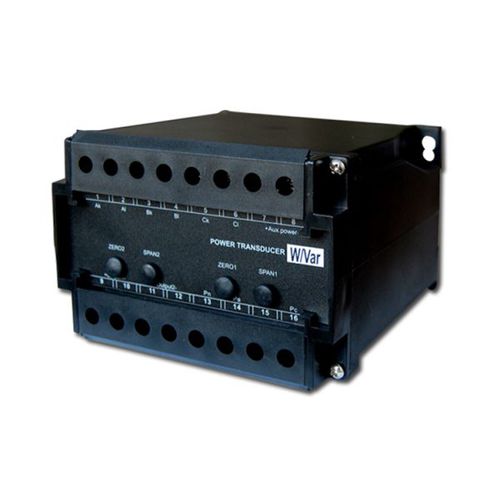

DINレール電力用トランスデューサー QP-X series

有効電力

QP-Xシリーズ交流電力変換器は、三相交流信号を電圧(V)、電流(A)、有効電力(watt)、無効電力(var)、周波数(Hz)等に比例した負荷に依存しない直流信号に変換します。3つの出力信号が1つの変換器で組み合わされるので、この交流電力変換器は3相電圧変換器と呼ぶことができます。 電流信号と電圧信号は、入力回路と変換器回路をガルバニック絶縁するため、精密計器用変圧器を介して回路に渡されます。電流と電圧の各信号は数学的に掛け合わされ、真の電力に比例し、波形や位相角に依存しない積信号を生成します。 - 0.5測定精度 - 実効値測定と出力 - 35mm Dinレール取付 - RS485ポート（オプション - 3P4W ループのための三相独立した測定（任意） - カスタマイズされたパラメータをサポート パワー信号入力 公称入力：.../1Aまたは.../5A C.T.接続 - 110V、230V、400V、415V AC 消費電力：<1 VA電圧 - <0.2 VA電流 過負荷容量：連続1.2倍 - 5秒@定格電流の10倍 - 2秒@定格電圧の2倍 周波数範囲：50Hz、60Hz 測定出力 - 標準出力(その他ご要望に応じます)4～20mA、0～5V、 - 0~20mA； - 5~10V; - 0~10V; 最大負荷：2000Ω（電圧出力） リップル：<1% ピーク・ツー・ピーク 応答時間: <250ms 0-90 - <500ms 0-99
