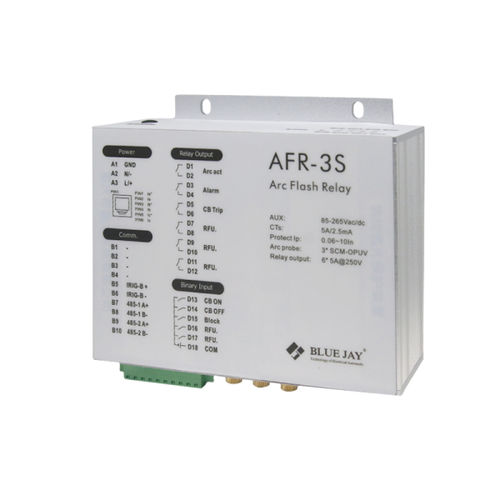

アークフラッシュ保護継電器 AFR-3S

供給機用変圧器用開閉装置用

AFR-3Sアーク放電リレーは、主に電気系統のアークフォルトを検出し、電気系統の機器や人員をアークフォルトから保護するために使用されます。アーク放電保護リレーは、電流、電圧、電力などのパラメータを監視することでアークを検出し、電気火災が発生する前に速やかに電源を切断することで、火災のリスクを低減します。 AFR-3Sアーク放電リレーは通常、中高圧配電システム、制御盤、変圧器、発電機、モーターなどの電気設備に使用されます。アーク光検出と過電流検出の二重基準原理を採用しており、保護動作が速く、信頼性が高いという特徴があります。 アーク放電検出 AFR-3Sは、アーク放電検知に二重基準（電流検知とアーク検知）を採用した先進的なアーク放電リレーです。アーク放電はんぺんと電流オーバーロードが設定値を超えた場合のみ、アーク放電のアラームを発します。アーク放電保護だけでなく、サーキットブレーカの故障保護も可能です。 マルチチャンネル入出力オプション AFR-3Sは、遮断器用、機器保守用、オプションの煙センサ用、予約機能用、コモン端子用の最大6つのバイナリ入力をサポートしています。さらに、3つのアークセンサ入力があり、3チャンネルのアーク光信号を同時に収集することができます。その他のオプションセンサ入力には、温度センサ入力と部分放電センサ入力があります。AFR-3SRアーク放電リレー出力は、アークアクション、アラーム、サーキットブレーカトリップなどのための4または6リレー出力を備えています。
