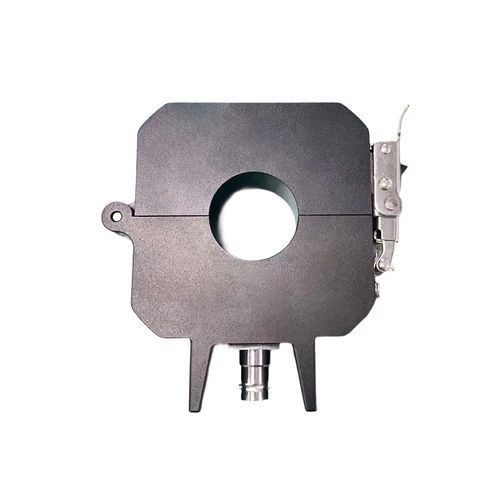

部分放電監視装置 SCM-PDS-HFCT

HFCTセンサ（部分放電HFCT/HFCT partial discharge）は、ケーブルの継ぎ目や接地線に取り付け、ケーブル本体や継ぎ目での部分放電パルス電流信号を結合します。HFCT部分放電センサは、高電圧ケーブル用に設計されています。高周波電流トランス（HFCT）技術とロゴスキーコイルの原理に基づき、非侵入型のクランプオン構造でケーブル接地リード線からのPDパルス電流信号を捕捉します。ワイヤレス・バージョンと有線バージョンがあり、1～5000 pCの検出範囲を1 pCの感度で提供し、リアルタイム・モニタリング、しきい値アラーム、スケーラブル・ネットワーキングを特徴としています。ワイヤレス・バージョンには大容量リチウム電池（寿命3年以上）が内蔵されており、300メートル以上のワイヤレス伝送にはLoRa（470～510MHz）を使用します。有線バージョンはDC12-24Vで駆動し、データ交換にはMODBUS RTU（9600bps）のシールド付きRS485ツイストペアを使用します。どちらも、ケーブルのアース線にクリップし、同軸ケーブルでホストに接続する30mmオープンのHFCTセンサーが付属しています。ユーザーは、効率的で正確なケーブル部分放電モニタリングのために、現場での電力と伝送のニーズに応じて選択することができます。DC12-24V広電圧電源/内蔵リチウム電池で駆動;LoRa無線通信>300メートル;1pC高感度部分放電検出;簡単にインストールするための分割コアタイプHFCT;様々なケーブルコンパートメントに適応する磁気マウント;LEDインジケータは、リアルタイムの動作状態を表示;RS485/ MODBUS RTU通信;アプリケーション：発電所ケーブルシステム状態監視;GISシステム接地線部分放電監視;変電所、配電、MV/HV送電線;交通インフラ送電線状態監視;石油化学産業電源システム;動作原理:設置場所接地導体の周りにクランプHFCTセンサーは、これらのパルスをキャプチャし、高帯域幅フェライトコアを介して電圧信号に変換します。増幅とフィルタリングの後、処理された信号が分析され、PD活動のタイプと深刻度が判定されます。仕様：PDセンサーは2つの電源オプションをサポートしています。PDセンサーは、24VDC電源ケーブルを通してHMIから給電されます。データはRS485通信でHMIに送信されます。PDセンサーは内部バッテリーから給電されます。データはLoRaネットワークを介してワイヤレス受信機に送信されます。ワイヤレス受信機は、12VDC電源ケーブルを通じてHMIから給電され、受信したデータをRS485通信経由でHMIに転送します。部分放電センサー電源ワイヤレスバージョン：7.2V 3000mAhリチウム電池、電池寿命：>3年以上有線バージョン：24VDC無線伝送周波数帯域470-510MHz無線最大伝送距離>300メートル（見通し範囲）監視タイプ高周波パルス電流検出範囲1-5000pCS感度1pCA取得周波数帯域1MHz-100MHz動作温度-30-70°Cサンプリング周期無線バージョン：2時間有線バージョン：4SP電源オン・オフ方式4電源オン/オフ方式（無線版）物理ボタンアップロード方式（無線版）シングルマニュアルアップロード/スケジュールアップロード外形寸法134mm*100mm*42mm（W*H*D）取付方式マグネット取付高周波パルスCTM監視原理ロゴウスキーコイル監視周波数帯域3～80MHz感度1pCマッチングインピーダンス50Ω保護レベルIP68外形寸法82*82*32mm（W*H*D）、穴サイズ：30mm取り付け方法分割コア電流センサー取り付け場所ケーブルグランドワイヤー動作温度-55℃～+85°CD寸法：カテゴリ：部分放電監視ブランドBlue JayCommercial name: SCM-PDS-HFCT / SCM-PDSW-HFCTDownloads：SCM-PDS-HFCT-ユーザーマニュアル-V1.10（有線バージョン）SCM-PDSW-HFCT-ユーザーマニュアル（無線バージョン）仕様/技術的特徴：電源：ワイヤレスバージョン：7.2V 3000mAhリチウム電池、電池寿命：>電池寿命：3年有線バージョン：24VDCWireless伝送周波数帯域：470-510MHzWireless最大伝送距離：>300メートル（見通し範囲）監視タイプ：高周波パルス電流検出範囲：1-5000pCSensitivity：1pCAcquisition周波数帯域：1MHz-100MHzOperating温度：-30-70℃（センサー）、-55℃〜+85℃（CT）サンプリングサイクル：無線バージョン：2時間、有線バージョン：4SP電源オン/オフ方法（無線バージョン）：物理ボタンアップロード方法（ワイヤレスバージョン）：単一の手動アップロードの予定された uploadSensor の次元：134mm*100mm*42mm （W*H*D）CT次元：82*82*32mm （W*H*D）、穴のサイズ: 30mmMounting 方法：磁気取り付け（センサー）、分割コア電流センサー（CT）取り付け場所：ケーブルグランドワイヤ保護レベル：IP68適合インピーダンス：50Ω監視原理ロゴスキーコイルモニタ周波数帯域（CT）：3〜80MHz
