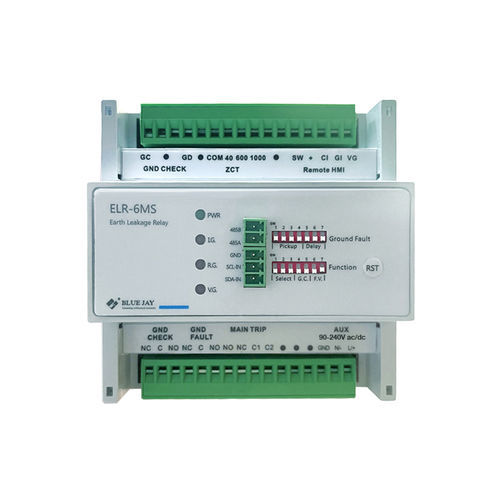

漏電保護継電器 ELR-6MS

DCACDINレール

概要
ELR-6MS 漏電リレーは、鉱業向けに特化して設計された高信頼性の保護装置で、地下および地上の両方の用途に適しています。可搬式トレーリングケーブル機器向けに設計されており、マイクロコントローラベースの構成により、接地故障検出と接地抵抗（接地チェック）検出の2つの保護モードを自動的に動作させます。これにより誤動作を低減し、作業者と機器の安全性を向上させます。

機能の概要

• 接地故障検出：電流センサの使用が必要です。ELR-6MS は 1000:1、600:1、および 40:1（200:5）の零相変流器比で動作するよう設計されています。
• 接地チェック検出：パイロットワイヤ（GC）を使用して行います。パイロットワイヤは監視電流を監視対象機へ送り、業界標準のツェナーダイオード終端器（GC と GD の表示がある2端子）で適切に終端する必要があります。GC端子は可搬機器筐体内のパイロットワイヤに接続され、GD端子は機械フレーム接地に接続されます。ツェナー電圧の消失はTRIPリレーを作動させ、短絡または開放した接地ループを検出し、接地されていない機器状態から保護します。

配線
本製品はパイロットワイヤ接地チェック配線を実装しています。配線図は製品ドキュメントおよび図に記載されています。GC/GD をツェナーダイオード終端器で正しく終端することが、接地チェック機能の正常動作には必要です。

仕様 / 技術データ

• 定格電圧：90–240 Vac/dc、50/60 Hz。消費電力：5 VA（AC）または 5 W（DC）。
• 接地故障：レンジ 10–500 mA。遅延レンジ：即時〜10 秒。
• 零相変流器：対応比率 1000:1、600:1、40:1（200:5）。
• 接地チェック抵抗：レンジ 10–50 Ω、±15%。接地チェックのトリップ遅延：150 ms、±0.1%。
• 出力接点（3 DO）：メイントリップリレー — DPDT、定格 8 A @ 250 Vac、8 A @ 30 Vdc。
• 補助接地故障リレー — SPDT、定格 16 A @ 250 Vac、16 A @ 30 Vdc。
• 補助接地チェックリレー — SPDT、定格 16 A @ 250 Vac、16 A @ 30 Vdc。
• 耐電圧：リレー接点〜筐体間 1500 Vrms 1 分。制御端子〜筐体間 1500 Vrms 1 分。
• 温度範囲：動作 −40 °C〜+60 °C。保管 −40 °C〜+80 °C。
• 取り付け・寸法：標準 35 mm DINレール取付。W × H × D：108 × 110 × 66 mm。
