CNC加工ライン
お気に入りに追加する
商品比較に追加する
特徴
- その他の特徴
- CNC
詳細
概要
乗用車、バス、トラック、二輪、建設機械などの各種円筒歯車の大ロット自動加工に適しています。

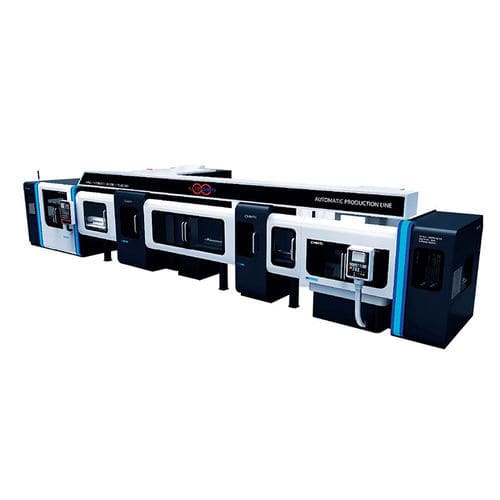

ホブ加工–シェービング自動ラインモジュール（門型／ガントリー式）
ホブ加工–シェービング自動ラインモジュール（関節ロボット式）
旋盤自動ラインモジュール（地載式レールロボット）
特長／仕様（概略）
乗用車、バス、トラック、二輪、建設機械などの各種円筒歯車の大ロット自動加工に適しています。
ホブ加工–シェービング自動ラインモジュール（門型／ガントリー式）
- 工程：ホブ加工（溝切り）— 面取り — シェービング。
- 構成：直結式ドライカットホブ／面取り複合工作機、CNC精密シェービング盤、軽量ガントリーロボット、無ねじ式クイックチェンジフィンガー、多段積載クイックチェンジマガジン、情報管理システム。
- ホブ加工・面取り工程後に検査・補正ワークステーションを設置し、加工寸法のオンライン検査と補正を実施。
- 全ラインは統一された全閉式カバーを採用し、整然とした外観。
- レイアウトはコンパクトで占有面積が小さい（長×幅：9.2m×4m）。
ホブ加工–シェービング自動ラインモジュール（関節ロボット式）
- 工程：ホブ加工 — 面取り — シェービング。
- 構成：直結式ドライカットホブ盤、立型CNC面取り盤、CNC精密シェービング盤、関節ロボット、無ねじ式クイックチェンジフィンガー、多段積載クイックチェンジマガジン、情報管理システム。
- 配列は「品」字型で、占有面積を最大限に節約（長×幅：9m×5m）。
- ホブ加工・面取り後に検査・補正工程を設け、寸法の検査と補正を実施。
- 全閉式フェンスを採用し、整然と美しい外観。
旋盤自動ラインモジュール（地載式レールロボット）
- 工程：旋削 — 旋削（2工程の旋削）。
- 構成：旋盤2台、6軸関節ロボット1台、地載式走行軸1台、無ねじ式クイックチェンジフィンガー、多段積載マトリックス式クイックチェンジパレットボックス、情報管理システム。
- レイアウトは「L」字型で占有面積を最小化（長×幅：12m×5.2m）。
- ロボットはビジョンシステムを搭載し、ワーク認識、逆取付防止、誤差防止および位置決めを行い、混流生産が可能でラインの柔軟性を向上。
- 全閉式フェンスを採用し、整然とした外観と安全性を確保。
特長／仕様（概略）
- 適用業界：乗用車、バス、トラック、二輪、建設機械等の歯車大量加工。
- 主要工程：ホブ加工、面取り、シェービング（または旋盤モジュールによる旋削工程）。
- 代表的な占有面積：ガントリー式モジュール 約9.2m×4m；関節ロボット式モジュール 約9m×5m；地載式レール旋盤モジュール 約12m×5.2m。
- ライン防護：全閉式カバーまたはフェンス。
- 情報管理：多段積載クイックチェンジマガジンと情報管理システムを含む（生産とマガジン管理の連動、検査補正のクローズドループ）。
- 自動化ユニット：直結式ドライカットホブ／面取り複合機、CNC精密シェービング盤、立型CNC面取り盤、関節ロボット／ガントリー操作アーム、地載式走行軸等。
- 機能：オンライン検査と寸法補正、無ねじ式クイックチェンジフィンガー、クイックチェンジマガジン、多段積載、混流生産を支えるロボットビジョン。
