量子ダイヤモンド顕微鏡 Diamond V

実験用測定レーザー

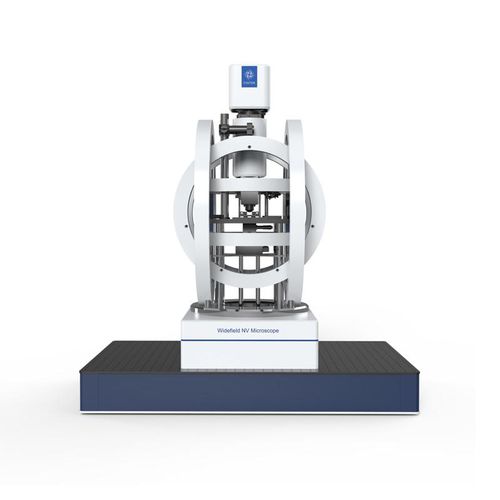

CIQTEK量子ダイヤモンド顕微鏡(QDM)は、ダイヤモンドの窒素空孔中心(NV中心)のスピン磁気共鳴の原理に基づいた広視野磁気共鳴装置です。NVセンター発光欠陥のスピン量子状態は、周囲のマイクロ波や静磁場の影響を受けやすく、レーザーを用いて読み出すことができます。 NVセンターを使って試料周辺の磁場やマイクロ波磁場分布を測定することで、高い空間分解能、広い視野、検出可能な磁場の広いダイナミックレンジ、高速なイメージング速度による定量的な非破壊顕微鏡磁気イメージングが可能になります。 また、常温試験環境から極低温・真空の極限環境まで対応します。 超高空間分解能 定量的で非侵襲的な磁気イメージング 広い視野 高速イメージング 地質学的な岩石は、地磁気の磁化によって形成されて以来、さまざまな磁気的性質を持っています。地質試料の磁気の残骸を調べることで、過去の地球磁場の強さや四角さを知ることができる。 一般に、この磁気の測定は、ミリメートルからセンチメートル単位の試料の体積を測定し、正味の磁気モーメントを分析することによって行われる。しかし、サブミリメートルのスケールでは、地質試料は構造が不均一であることが多く、磁気を帯びる強磁性粒子はごく一部である。 CIQTEK量子ダイヤモンド顕微鏡は、5μT√HZの磁気測定感度、400nmの空間分解能、1 mm²の視野を持つため、地質試料を残留磁化し、誘導磁化イメージングを実現することができます。
