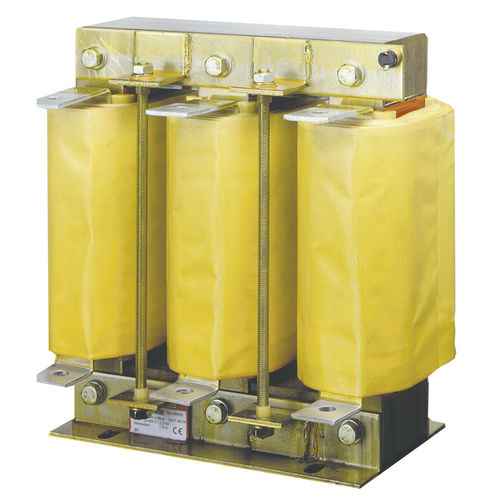

三相高調波フィルターリアクトル LR-LRB series

モーター回転数調整装置、周波数可変装置、UPSユニットなどは、ネットワークに変化を発生させ、その機器の動作の設置において他の負荷に影響を与える。 機器のネットワーク側の入力に接続されたLR / LRBリアクタは、電圧ピークを減衰させ、パワーエレクトロニクスから発生する高調波歪みを低減することができる。フィルタリング用のLR/LRBリアクタは、あらゆるコンバータの電流高調波を40～50%から20%程度まで低減することができます。50%から約20%に低減することができます。さらに、短絡電流を低減し、コンバータの半導体の安全性を高めることができます。また、モーター側に設置することで、スイッチング動作時に発生する高調波を減衰させることができます。 低電力リアクトル（LRタイプ）は、損失の少ないプレートを使用し、銅線を巻いています。接続は適切な端子で行われます。 大電流の場合はLRB型リアクトルが使用され、磁性体プレートの核と複数のスチールコアで構成され、優れた特性と低損失率を実現しています。銅バンドコイル（ご要望に応じてアルミバンドも可）。接続はプレートの中を通る。 LR型とLRB型のリアクターは、絶縁性を高めるために真空ワニスで封止されており、機械的耐性が高く、ノイズのレベルを下げることができる 用途 LR / LRBシリーズのリアクタは準備されており、ネットワーク側とモータ側で使用することができます。初期接続時やスイッチング時の微小なドロップやピークを減衰させ，ネットワーク電流の高調波を低減することができます。
