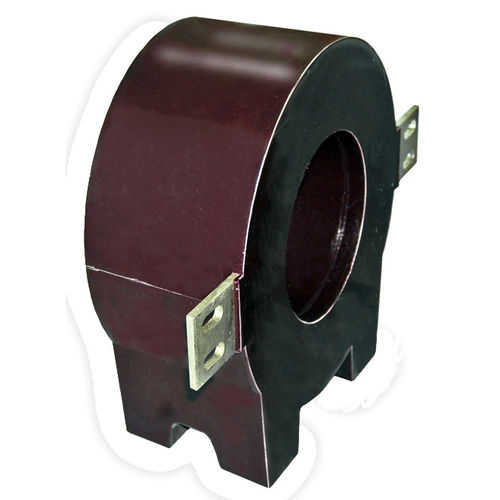

AC リアクターチョークコイル RMV series

フェライト電源円形

コンデンサの接続時に発生する過渡電流を制限するには、チョークリアクターが必要です。CIRCUTOR社のRMVユニットはエポキシ樹脂で封入されており、必要な絶縁度を保証しています。 コンデンサバンクの接続には、非常に大きな過渡電流および過渡電圧が伴います。IEC 60871-1規格では、コンデンサバンクが耐えられる最大値を「接続ピーク値」として定義しています。この値は、定格電流の100倍です。 この値を超過する場合、RMVチョークリアクトルを設置する必要があります。これらのリアクトルは、過渡電流をコンデンサが耐えられる値に制限する役割を担います。インダクタンス値は、設置条件、および基本的に以下のパラメータに応じて可変です： 設備の短絡電力 複数のコンデンサバンクの有無 自動スイッチの遮断能力。また、リアクトル設置後の残留接続のピーク電流値は、スイッチユニットの遮断能力を下回っていなければなりません。
