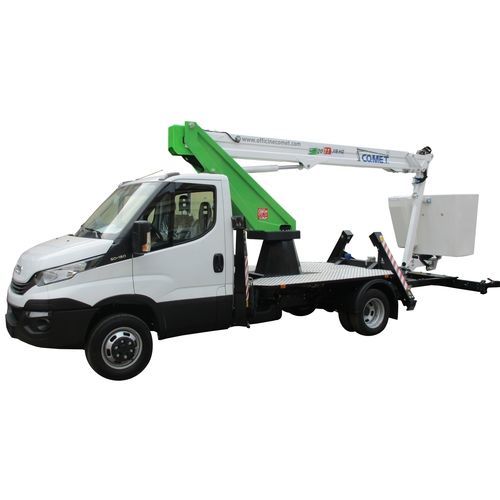

固定式高所作業車 20 | 2 | 9 (11) HQ JIB

トラックへの取り付け可能電気油圧式工事現場用

New Eurosfilo 20|2|9(11) HQ JIB 高所作業車は、高さ20メートルまでの安全な作業を可能にし、水平に9または11メートルのリーチを持つ理想的なソリューションです。 - 作業高さ: 20 m - 最大横方向リーチ: 9 – 11 m - バスケット床: 18 m - 容量: 230 Kg – 2人 - 油圧アウトリガー: 4 - 回転: 360°連続 - コントロール: 100%油圧低圧 - 最小GVW: 6トン 高強度鋼で作られた高所作業車は、ブームの最大剛性と作業中の最大安全性を提供します。 サブフレームは、プラットフォームをトラックシャーシと結合することを目的としています。 油圧オイルタンクは、オイルレベルを確認および復元するために簡単にアクセスできる位置にあります。 安定性は、4つのアウトリガーによって保証されており、各ペアはメイン油圧回路に接続された2つのダブルアクティング油圧ジャッキで構成されています。 ブームサポートと回転のための二重目的タレット。1つの油圧エンジンが1つの減速機と結合され、360°の連続回転を可能にします。タレット内に組み込まれた回転ジョイントにより、ホースのねじれなしに動きを可能にします。 テレスコピックブームは3つの要素（1つの固定+ 2つのテレスコピックエクステンション）で構成されています。ホースとパイプは、損傷や工具の偶発的な落下から最大限に保護するためにブーム構造内に配置されています。テレスコピックブームは、垂直および水平の動きを可能にします。 関節式ブーム（JIB）は、作業エリアの障害物をクリアすることを可能にします。テレスコピックブームの端に位置し、到達不可能な作業位置でも高さで作業する可能性を提供します。 バスケットは、オペレーターをサポートし保護するために作られています。高所作業車は、バスケットに配置されたコントロールによって移動できます。 バスケット内の低圧（25 BARのみ）の比例システムを備えた100%油圧コントロールにより、段階的で正確な動きを可能にします。低圧の油圧システムは、プラットフォームの長寿命を保証し、メンテナンスコストを最小限に抑えます。 鋼構造とブームは、高所作業車全体に大きな安定性を与えるために高強度鋼で作られています。 バスケット内の230kg（2人）で最大9mの横方向リーチ、120kg（1人）で最大11mの横方向リーチ 標準機能の技術説明 - コントロール: 最大の信頼性と精度のための100%油圧バスケットコントロール; 地上からの緊急コントロール; 完全に油圧のコントロールは、2つの同時動作を可能にし、電気油圧コントロールと比較して、進行的で段階的な操作においてより多くの感度を提供します; 各油圧シリンダーに直接取り付けられたストップバルブ; 自動的に休止位置に戻るコントロールレバー; バスケット、タレット（緊急時のみ）、サブフレーム（アウトリガーコントロールボード）でレバーによってアクティブ化されるプラットフォームの動き。 - 安全システム: アウトリガー-ブームのインターロック; キャブ内のPTOがエンゲージされていないときにブームとアウトリガーがブロックされます; 負荷検知装置; メインポンプの故障時にすべての動きを行うための緊急手動ポンプ; ダブルアクティング油圧ジャッキとダブルエフェクト安全バルブ; 車両キャブに磁気黄色フラッシングビーコン; アウトリガーが完全に下がっていない場合のトラックキャブ内の警告灯; 一般的な緊急停止ボタン; 電気システムの熱保護装置; エンジンがオンのときにスターター接続を防ぐ安全装置。 - バスケット: 寸法 L1400xW700xH1100mm; 油圧回転 90° + 90°; 2つの同時動作のための100%油圧システム; 独立した油圧回路による自動レベリング; バスケットからのエンジンの始動と停止; 折りたたみ時にブームをセンタリングするための警告灯; バスケットとタレットに230V電源タップ; 重力閉鎖システムを備えたアクセスバー; 足保護装置 H15cm; 安全ベルト用の2つのフック。 - アウトリガー: 個別のコントロールを備えた4つのアウトリガー; 100%油圧独立および分離されたコントロール; 同時または個別の操作のための4つのレバーを備えた油圧ディストリビューター; アウトリガーの同意警告灯。 - ポンプとパワーテイクオフ: PTOの機能は車両の種類によって異なります; キャブ内のPTOエンゲージ警告灯; エンジンアイドル時に20lt/minの流量を持つギアタイプポンプ; メンテナンススケジューリングのためのキャブ内の時間計。 - ボディ: アルミニウムデッキ; サブフレームの人間工学に基づいたはしご; リアバンパー; 休止位置でのブームのサポート。 - 塗装: 腐食保護のための高品質塗装; 標準色: 白/緑。 - 取り付け: 車両への固定、油圧および電気接続、必要に応じてバラスト。 - 保証: 納品日から12ヶ月; 使用およびメンテナンスマニュアル、スペアパーツマニュアル、油圧および電気図を含む。 - オプション（追加費用）: 緊急電動ポンプ 12/24V、追加の磁気黄色フラッシングビーコン、60W白色調整可能作業灯、バスケット内の12/24V電源プラグ、ツールボックス、4つのアウトリガーパッド 400x400x40mm、パッド用サポート、圧縮空気-水システムの準備、屋内操作用の補助電動機 230V、防水ステンレス鋼サイドキャビネット、アルミニウムサイドパネル、道路標識用ラック、交通コーンサポート、ホイールチョック、安全ベルト、4×4トラック用のヘビーデューティサブフレーム、6t-12t GVWトラック用のヘビーデューティサブフレーム、12t GVW以上のトラック用のヘビーデューティサブフレーム、5000V/5000V以上まで絶縁されたガラス繊維バスケット、長いアルミニウム/ガラス繊維バスケット、特別な色、高出力工具用の油圧プラグ、フルレンジ油圧工具、負荷検知装置、消火器、KITBオプション。 主な仕様 / 技術的特徴 - 作業高さ: 20 m - 最大横方向リーチ: 9 – 11 m - バスケット床: 18 m - 容量: 230 kg (2人) - 油圧アウトリガー: 4 - 回転: 360°連続 - コントロール: 100%油圧、低圧 - 最小GVW: 6トン - バスケット寸法: L1400 x W700 x H1100 mm - 油圧システム: 比例、低圧 (25 BAR) - 保証: 納品から12ヶ月
