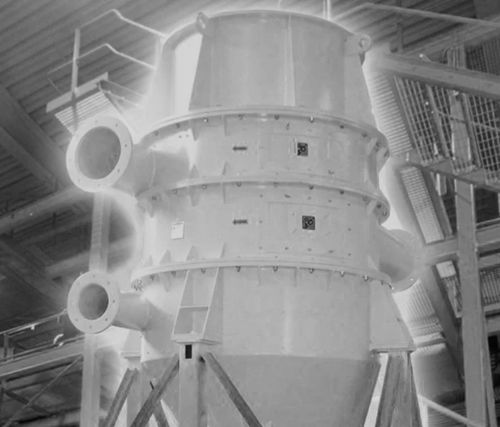

粒子分離器 UCX series

空気式プロセス高効率

UCX空気力学的分級機は、超微細材料の生産に使用することを考えて作られました。 このタイプの分級機の開発に携わる当社のエンジニアは、最新の複雑な技術を駆使し、非常に微細な粒子を高効率で生産する要求の厳しい用途に使用できる装置を提供しました。 UCX空気式分級機は、サイクロン、エアフィルター、ファンを備えています。 バッチ原料は、スクリューフィーダーまたは振動フィーダーと空気輸送により、分級機に均等に供給されます。このタイプの分離機では、材料はローターチャンバーに対して接線方向に供給されます。このタイプの供給の利点は、ガスと粉体の混合物の初速度である。分級機の内部には、装置のサイズに応じた直径を持つローターがあり、その速度がブレード間の空間を通り抜けることができる粒子のサイズを決定します。UCX空気力学的分級機では、3つの現象によって微粒／軽量粒と粗粒／重量粒を分離します。 最初の現象は、原料の流れがローター内、より正確にはその上部に落下するときに起こります。すると、ローターに近い細粒はすぐに吸い込まれる。2つ目の現象は、ローターの中間部より少し低い位置で発生し、二次空気Aの流れが接線パイプと静翼を通してシステムに導かれる。これにより原料が分散され、微細な粒子が放出され、ローターのブレード間の隙間に誘導される。第3の現象は下流で発生し、ローターによって拒絶された粗/重フラクションは、まだ小さな粒径/質量を有している。
