ボールバルブ UY2 series

電気作動制御ねじ式

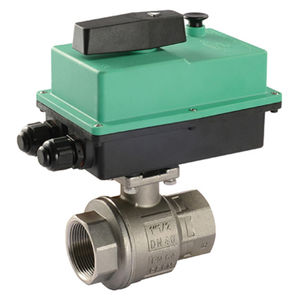

UNIVERSAL PRO MOTORISED VALVE - 2ウェイFF PVC 産業用 リレーなし3点またはリレー接続2点用のオールインワンアクチュエータ クラスの保護。IP67 動作時間：90°回転で55秒 - 40Nm 保護タイプ、手動非常停止、2個の追加マイクロスイッチ 2ウェイFF PVCボールバルブ、フルボア ネジ式または接着予定の接続が可能 リクエストに応じたアクセサリー - 断熱スペーサ（手動開度あり・なし）（「バルブ本体」の項を参照してください - 結露防止機能、操作部内部の結露を防止 - 60 Hz バージョン - 端子1：ニュートラル - 端子２：固定閉相。 - 端子3：開相。 第3端子への位相はスイッチで供給することができます。1台の電気制御装置で複数のアクチュエータを操作することができます。 2-POINT ON/OFF 制御装置付きアクチュエータの配線図を示します。 配線図はそれぞれ開状態、閉状態を示しています。端子２に相で電源を供給するとバルブが閉じ（電気的自動閉）、端子３にも電源を供給するとバルブが開きます。 図は、3 点 ON/OFF 制御装置を搭載したアクチュエータの配線図です。 配線図はそれぞれ開、閉を示しています。相が端子３を横切るとバルブは開き、逆に端子２を横切るとバルブは閉じます。
