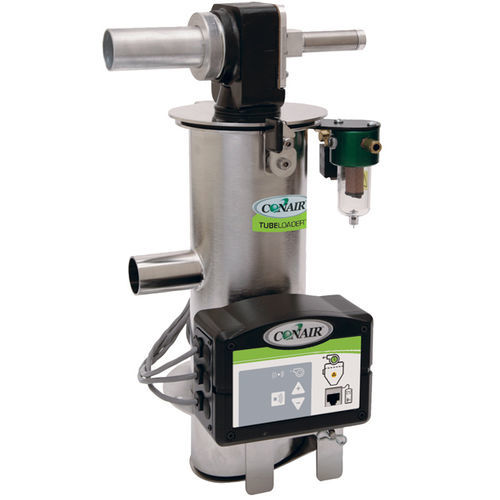

空気輸送用真空レシーバー TLR

プラスチック産業用プラスチック製ペレット

概要
コンパクトなTLR型チューブローダーは、中央真空搬送システムへの樹脂などの流動性材料の供給を行います。直径4.5インチのチューブボディは材料の安定した流れを維持し、ブリッジ（架橋）を抑制します。ヒンジ式のスイングクリップ付きカバーには小型の真空シーケンスバルブが組み込まれ、過大サイズのドロップイン型20メッシュステンレスフィルターへ工具不要で簡単にアクセスできます。オプションのコンパクト比率バルブで2材料の比率供給に対応可能で、ホッパー給餌式または直接喉部給餌式の両バージョンを用意しています。

特長

• アクセスしやすいヒンジ式カバー — スイングクリップにより工具不要で開閉でき、メンテナンスやフィルター交換が迅速に行えます。
• 制御オプション — レシーバー搭載のUniversal Terminal Box（UTB）；UTBはFLX-128 Plusと互換。オプションのELCはレシーバー統合型CANopenネットワークを用いたスタンドアロンのロード制御です。
• 直径4.5インチのチューブボディにより安定した材料流動を実現し、ブリッジを低減します。
• 過大サイズのドロップイン型20メッシュステンレスフィルターにより信頼性の高いろ過と簡単な清掃／交換が可能です。
• モジュール構造 — 全ての室が工具不要で分解でき、清掃や材料切替が容易です。
• 電解研磨されたステンレス仕上げにより耐食性が高く、メンテナンス負荷が低減されます。
• オプションのコンパクト比率バルブで2材料の比率供給に対応可能です。

よくある質問

• 清掃は簡単ですか？ — はい。全ての室が工具不要で分解でき、清掃や材料切替のアクセスが迅速に行えます。
• レシーバーの仕上げは？ — 電解研磨ステンレス仕上げで耐久性とメンテナンス性に優れます。
• どのような供給構成が可能ですか？ — ホッパー給餌式と直接喉部給餌式の両方に対応し、2材料用のコンパクト比率バルブを装着可能です。

リソース

• TLR Model Tube Loader マニュアル（製品リソース、ページ記載）
• 適切な真空ローダーとレシーバーでより良い樹脂搬送システムを構築する方法（記事）
• 効果的な真空供給・搬送システムを設計する：12のDo’s and Don’ts（記事）
• ローダーとレシーバーの比較：類似点、相違点と用途（記事）
• 総合機器カタログ（リソース）

仕様

• モデル名：TLR Model Tube Loader
• チューブ直径：4.5インチ（114 mm）
• フィルター：ドロップイン型過大サイズステンレスフィルター、20メッシュ
• カバー：ヒンジ式、工具不要のスイングクリップ付きカバー（小型真空シーケンスバルブ内蔵）
• 制御オプション：UTB（FLX-128 Plus対応）；オプションELCはレシーバー統合型CANopenスタンドアロン制御
• 給餌オプション：ホッパー給餌または直接喉部給餌；2材料の比率供給用コンパクト比率バルブをオプションで装着可能
• 構造／仕上げ：電解研磨ステンレス
• 整備性：工具不要のモジュール式分解で清掃・材料切替が容易
