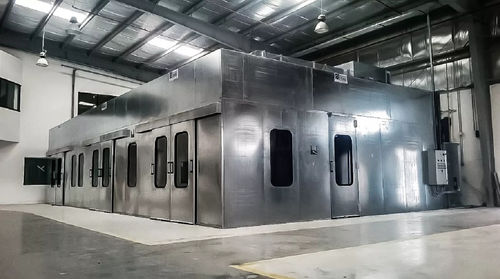

開放型塗装ブース CORAL

部品フィルター式活性炭フィルター

概要
CORAL の加圧式ブースは、外部汚染から保護された制御された塗装、乾燥、空気処理のためのモジュール式産業用エンクロージャです。TECNODRY / EURODRY のドライ塗装ブースや ZINCOVELO の水膜ブースと統合でき、加圧システム、CTA 空気処理ユニット、温風発生器、およびオプションの KARB 活性炭ポストフィルトレーションを組み込めます。

特長

• 塗装、乾燥、ダストフリー環境向けの加圧ブース
• モジュール式サンドイッチパネル構造（要望に応じて亜鉛めっきまたは塗装可能）
• TECNODRY/EURODRY や ZINCOVELO との互換性
• 処理空気を均一に配分する再導入用フィルタ天井
• 処理空気供給用の CTA ユニットまたは温風発生器を組込可能
• 圧力センサーとマスター／スレーブインバータによる自動電子加圧制御
• 一定温度で供給されるフィルタ外気により正圧を維持
• 自動風量制御による省エネ
• パラメータやフィルタ状態を表示するタッチスクリーン制御
• 内部照明 IP65（2×36 W）および各種扉オプション
• 有機溶剤や塗料蒸気向け KARB 活性炭ポストフィルトレーション対応

技術的説明
エンクロージャはモジュール式サンドイッチパネルで構成され、内外面は 1.5 mm のプレス成形鋼板、芯材は密度 80 kg/m³ の岩綿断熱材です。キャビン寸法の例：3×4、3×6、3×8、4×4、4×6、4×8、5×6、5×8、5×10、5×12、6×6、6×8、6×10、6×12 m。フィルタ天井下の有効高さは 3 m。ガラス/ソリッドパネルの組合せ、2 × 2.1 m H の両開き扉または 1 × 2.1 m H の片開き扉、長辺に沿った 2 m 間隔の IP65 照明、フィルタプラナム、電気盤、CTA または発生器への接続などを構成できます。

CTA ユニットと KARB ポストフィルトレーション
CTA ユニットは加圧用の処理空気を供給（加熱の有無あり）。空気量 6,000–26,000 m³/h（CTA1–CTA5）、ファン出力 3–7.5 kW、音圧レベル 69–74 dB(A)。KARB 活性炭ユニットは気相排気を処理：9,500–29,000 m³/h、活性炭 330–550 kg、床厚 80 mm、最大通過速度 0.5 m/s、接触時間 約 0.16 s。再生可能な波形パネルと二重吸込みファンを含みます。

運用
外気は CTA または温風発生器で処理され、フィルタプラナムを通じて一定温度でブース内に注入され正圧を作り出し、粉塵の侵入を抑制します。オーバースプレーで汚染された空気は塗装ブース前方から吸引されフィルトレーションに送られ、遠心ファンが処理空気を外部へ排気します。圧力センサーは 4–20 mA または 0–10 V 信号をマスターインバータに送り、スレーブを連携して送排風機を制御します。タッチスクリーンで設定、監視、フィルタの目詰まり表示が可能です。

技術仕様

• 構造：モジュール式サンドイッチパネル、1.5 mm プレス成形鋼板 + 岩綿 80 kg/m³
• キャビン寸法（例）：3×4～6×12 m、フィルタ天井下有効高さ 3 m
• 扉：両開き 2 × 2.1 m H または片開き 1 × 2.1 m H（構成可能）
• 照明：2×36 W IP65、長辺に沿って 2 m 間隔
• CTA：6,000–26,000 m³/h（CTA1–CTA5）；ファン 3–7.5 kW；騒音 69–74 dB(A)
• KARB：9,500–29,000 m³/h；活性炭 330–550 kg；床厚 80 mm；最大速度 0.5 m/s；接触時間 0.16 s
• 乾燥炉タイプ：温度制御 最大 40°C
• 制御：タッチスクリーン、圧力センサー、マスター/スレーブインバータ
• オプション：スライド/折畳/開き扉、点検ハッチ、フィルタプラナム、KARB ポストフィルタ等
