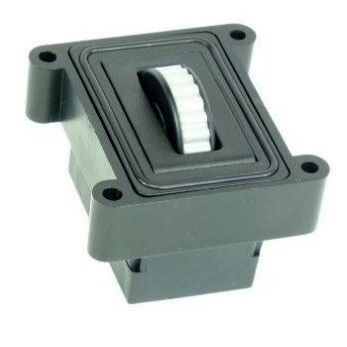

回転車輪ブロック SWM-70110- 1

概要
DSSW001スクロールホイール（パネル背面取付）モジュールは、OEMキーボードおよびコンソール向けにスクロール、パン、中央ボタンスイッチ機能を備えたヒューマンインターフェイスデバイスです。非接触のホール効果エンコーディングを採用し、IP68までの防護等級に対応しており、要求の高い環境での動作が可能です。パネル背面への取り付けを想定して設計されています。

特長

• ホール効果によるエンコーディング技術（非接触）
• IP68までの防水・防塵機能
• スイッチ機能内蔵（中央ボタン）
• 刻み（デテント）機構オプション
• USB & PS/2（自動選択）またはTTL四相出力
• 過酷な環境での運用を想定した設計
• 複数のホイール色を用意
• カスタム取付ブラケットのオプションあり

代表的な用途

• 産業用制御パネル
• 軍用・海事・医療用ユーザーインターフェイスパネル
• 音響・照明コンソール
• カラー補正コンソール
• OEMカスタムソリューション対応

発注コード / 構成
ページ記載の発注コード: SWM - 7 X 1 1 0 X

• シーリング等級: 7 - IP68（デフォルト/チェック済）
• 出力プロトコルオプション: 0 - 四相（Quadrature）；6 - 組合せインターフェース - PS/2 & USB（自動選択）
• デテントオプション: 1 - デテント（デフォルト/チェック済）
• 取付スタイル: 1 - パネル背面取付（デフォルト/チェック済）
• バックライト: 0 - バックライトなし（デフォルト/チェック済）
• ホイール色オプション: 1 - グレー；0 - ブラック

仕様

• 型番: DSSW001
• モジュール種別: パネル背面取付型スクロールホイールモジュール
• エンコーディング技術: 非接触ホール効果
• 環境保護 / シーリング: 最大 IP68
• 統合機能: スクロール、パン、中央スイッチ
• 機械的オプション: デテント機構あり
• 出力インターフェース: 四相；PS/2 & USB 組合せ（自動選択）；TTL四相オプション
• 取付: OEMキーボードおよびコンソールへのパネル背面取付を想定
• ホイール色: グレーおよびブラック（複数色対応可）
• カスタマイズ: カスタム取付ブラケットおよびOEM向けカスタムソリューション対応
