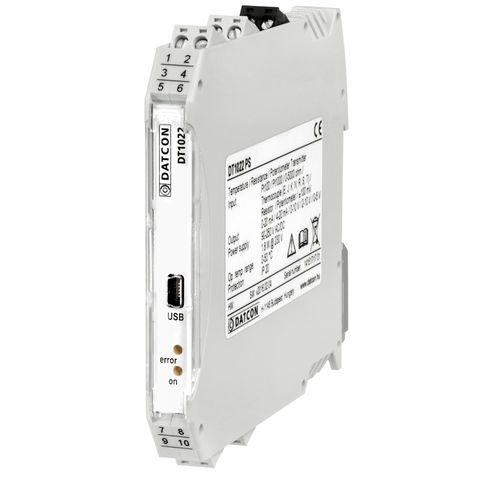

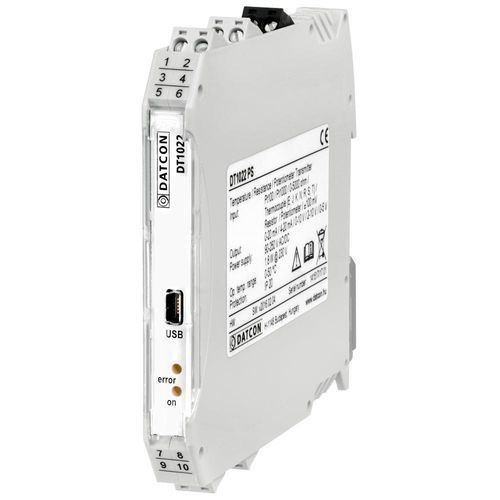

DINレール取付け用温度伝送器 DT1022

熱電対Pt100Pt1000

業界で最も一般的に使用されている温度センサのほとんどをDT1022に接続できます。 DT1022...温度/抵抗/ポテンショメータトランスミッタ Pt100、Pt1000抵抗温度計センサ E, J, K, N, R, S, T熱電対 リニア抵抗/ポテンショメータトランスミッタ 直接電圧源 2つの出力 *： 0 - 20 mA / 4 - 20 mA 電流 0 - 5 V / 0 - 10 V / 2 - 10 V 電圧 * 同時に1つの出力のみ使用可能 DT1022は、入力、出力、電源がガルバニック絶縁されています。 Pt100 / Pt1000温度センサーとE, J, K, N, R, S, T熱電対の場合、出力信号は測定温度に比例し、抵抗の場合は測定抵抗値に比例し、ポテンショメーターの場合はポテンショメーターの位置に比例します。 Pt100 / Pt1000 センサーは、2 / 3 / 4 線で入力に接続できます。3/4線接続の場合、接続線の抵抗は測定に影響しません。 熱電対を接続する場合、冷接点補償は2つの方法で実施できます： 内部冷接点の場合、デバイスは熱電対端子の温度を測定し、外部冷接点の場合、Pt100またはPt1000センサーを使用して外部冷接点の温度を測定し、熱電対の熱電圧をこれらで補正します。 このデバイスは、-100 mV～+100 mVの範囲の直接電圧測定にも適しています。 動作パラメーターは、USBポートを介して、次の上で動作する簡単な設定プログラムを使用して設定し、ダウンロードすることができます。
