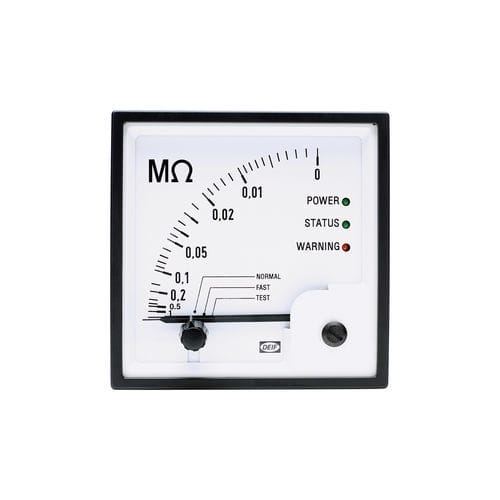

AC/DC絶縁監視装置 SIM-Q MKII

DC

SIM-Q MKIIは、高いリーク容量が特徴のAC/DCネットワークのハイエンドモニタリングに特に適しています。SIM-Q MKIIの低周波（LF）バージョンは、5～20Hzの周波数変動を持つスラスターシステムに使用できます。 SIM-Q MKIIは、±25Vの直流電圧を監視対象システムに重畳する特許取得済みの測定方法を採用しています。モニターされるネットワーク容量やAC/DCコンポーネントからの影響を排除するために、SIM-Q MKIIは自動測定サイクルを実行し、これらを補正します。 SIM-Q MKIIは大きなキャパシタンスを測定できるため、ネットワーク・リーク・キャパシタンスの充放電により、測定サイクルが長くなります。 故障検出時に素早く反応する製品を保証するため、SIM-Q MKIIは最適なパフォーマンスを実現する3つの選択可能なモードを備えています： - ノーマルモード（IMDタイプ：AC/DC） 測定サイクルが長く、応答時間が比較的長いが、外乱の影響を受けにくい。静電容量とDCレベルに応じて、応答時間は10～7,000秒（2時間）となります。 - 高速モード（IMDタイプ：AC） 応答時間が短い。複数のグループを入/切する必要がある場合に、故障箇所を特定するために使用します。測定では静電容量とDCレベルは補正されません！ - テスト・モード 警告/リレー機能のセルフテストとセットポイントの調整に使用します。このモードを選択すると、リレーが作動し、メーターは実際のセットポイント値を表示します。筐体背面のノブでセットポイントを任意の値に調整し、モニタリングモードを選択して測定します。
