後方散乱式測定器

光ファイバー用

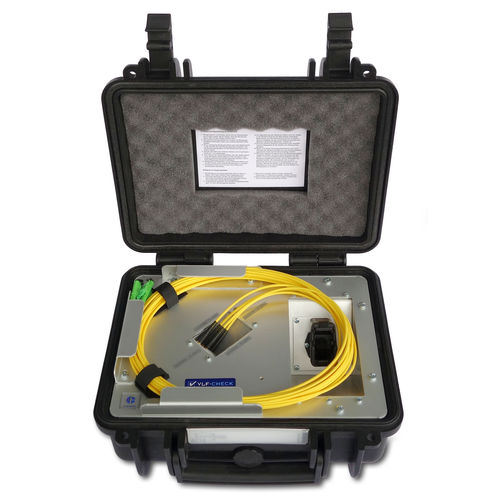

OTDR 測定装置は、光ファイバー技術においてさまざまな方法で使用されています。OTDR測定器は、既存の光ファイバー配線ネットワークの広範な特性評価を可能にします。正確な測定結果を得るためには、発進用および受信用ファイバーの使用が有利です。ローンチファイバとレシーブファイバを使用した双方向後方散乱測定では、最初と最後のプラグイン接続の減衰値を平均化することで正確に決定でき、デバイスのデッドゾーンを回避できます。測定器メーカーは、「ファントム反射」を避けるために、異なる長さの発射用および受信用ファイバーを推奨しています。これらのローンチおよびレシーブ・ファイバーも測定装置の監視対象となるため、OTDR 測定装置に合わせて定期的に見直しを行う必要があります。良好な測定結果は、使用する測定装置の状態と品質に依存します。Diamond社では、標準的な通信用コネクタを備えたものと、過酷な環境用の屋外用コネクタを備えたものなど、さまざまなタイプの発射・受信用ファイバーを提供しています。 これらのケースには、最大4つの（同じまたは異なる）ファイバーリングを収納できます。耐衝撃性プラスチック製で、閉じた状態で測定導体を保護するIP67の性能を備えています。このケースには、選択したファイバーのオプティカル・マスター・データ、OTDR測定値、コネクター前面を記録したサービス・ハンドブックも納品時に添付されます。 さらに、オプションの特殊なトランジション・パーツ（犠牲インターフェース）を、ファイバーの発射および受信と一緒に使用することもでき、プラグの抜き差しが繰り返されるコネクタの前面をより確実に保護することができます。
