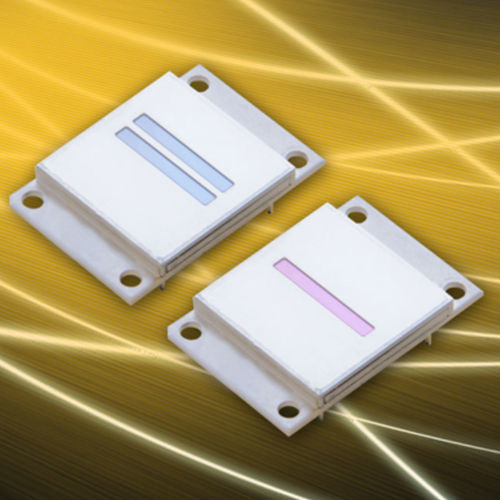

赤外線温度センサ PYROSENS

マトリックス非接触式

焦電リニアアレイは、128、256または510素子のタンタル酸リチウムチップを含む。素子によって生成された信号はCMOS回路で処理されます。信号処理は、各ピクセルに適合した低ノイズプリアンプ、マルチプレクサ、出力アンプを含むアナログ回路によって行われます。焦電チップとCMOS読み出し回路は厚膜基板上に配置され、すべて密閉金属ハウジング内に取り付けられています。入射放射線は、赤外線波長に対して透明な窓またはフィルターを通過します。 長期安定性の高いタンタル酸リチウム焦電アレイ 128、256または510素子、それぞれ100µm、50µmまたは25µmピッチ CMOSマルチプレクサと温度センサを内蔵 コーティングされたGeまたはSiフィルター 高S/N比を実現するイオンビームミルド薄型センサー素子搭載タイプ多数 オプション：高スペクトル均一吸収のための金属吸収層 オプション：低変調周波数（例：10 Hz）において優れたS/N比を実現する、センサー素子間のイオンビームエッチングされたトレンチ 評価キット 評価キットはPYROSENSアレイの簡単な操作を可能にします。完全なエレクトロニクスとWindows PCからUSB接続でエレクトロニクスを制御するソフトウェアを搭載した小さな回路基板で構成されています。電源はUSBポートまたは別の電源から供給されます。放射線変調のような外部コンポーネントとの同期のために、トリガーパルスが用意されています。 評価キットをカスタムソフトウェアソリューションや一般的なラボ用ソフトウェアに統合するためのDLLインターフェースが利用可能です。
