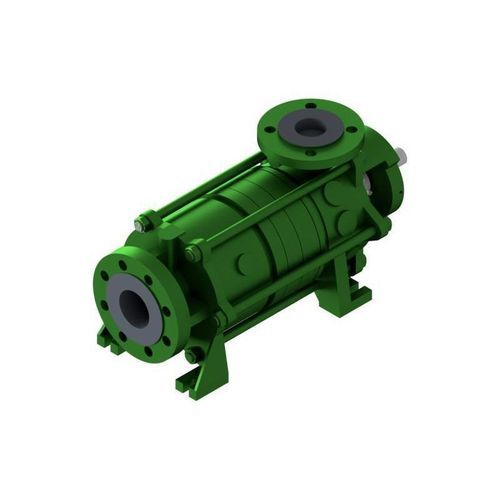

サイドチャンネルポンプ SC

自吸式据え置き型鋳鉄製

説明
Type SC は、単段または多段の自吸式水平サイドチャネルポンプです。自吸機能に加え、サイドチャネルポンプは小流量で比較的高い揚程に対して、通常の遠心ポンプより経済的に運転できる利点があります。軸方向の吸込口と前段のラジアル羽根車により低いNPSH値を実現します。段間は室付きOリングで大気に対してシールされています。ポンプ軸は吐出側でグリース潤滑の転がり軸受に支持され、吸込側にはSiCスリーブ軸受が装備されています。案内装置は圧力保持段として構成されており、停止時にポンプ内に十分な送液が残るため、地理的な吸込み高さでの運転でも容易に再起動できます。

用途

• 石油・ガス
• 化学
• 石油化学
• タンク貯蔵 / タンクファーム
• 再生可能エネルギー / 環境工学

技術データ
Q max: 32 m³/h**
H max: 600 m**
使用圧力: 40 bar*
温度: 180°C*
最高回転数: 1750 min−1
シール: メカニカルシール
据付: 水平
吸込口: 軸方向
自吸式: はい
軸受: 吐出側 転がり軸受、吸込側 SiC スリーブ軸受
潤滑: グリース
材料: Duplex、Ni系合金、球状黒鉛鋳鉄 / 鋳鋼、オーステナイト系鋳鋼
規格: ISO 5199
防爆: カテゴリ2 / ゾーン1

注意
* 高圧・高温は別途お問い合わせください
** 寸法と回転数に依存します

特性 / 技術仕様

• 型式表示: Type SC
• 形状: 単段または多段のサイドチャネルポンプ、水平型
• 流量 (Q max): 最大32 m³/h（寸法と回転数に依存）
• 揚程 (H max): 最大600 m（寸法と回転数に依存）
• 使用圧力: 最大40 bar（高圧は別途）
• 液温: 最大180°C（高温は別途）
• 最高回転数: 1750 min−1
• シール: メカニカルシール
• 自吸式: はい
• 吸込口: 軸方向
• 軸受: 吐出側 グリース潤滑転がり軸受、吸込側 SiC スリーブ軸受
• 潤滑: グリース
• 材料: Duplex、ニッケル基合金、球状黒鉛鋳鉄 / 鋳鋼、オーステナイト系鋳鋼
• 規格: ISO 5199
• 防爆: カテゴリ2 / ゾーン1
