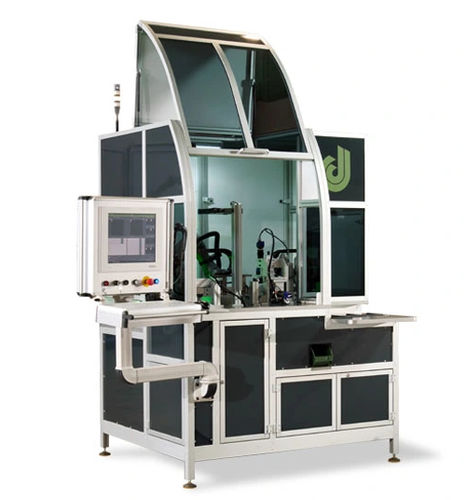

自動制御ユニット spc-360

コンパクトスマートプログラム可能

PC-360は、トランスファーマシンの生産にSPC-Dimacを適用した有意義なケーススタディです。ワークのハンドリングは、ビジョンシステムによって駆動されるコボットに委ねられ、カメラの下でワークの向きを調整します。直線軸、グリッパー、回転ガラステーブルの組み合わせにより、ワークピースはOKシュートとNOKシュートまでコントロールステーションに沿って移動します。 作業範囲 寸法2～20 mmの約100種類の電気機械部品。 5個から100個以上のバッチを、現場から直接制御します。 利用可能な測定 4台のカメラ（上、下、横、傾斜）により、ワークピースの最大15種類の画像を撮影し、照明やカメラの前でのワークピースの向きを変化させます。 10面（外径6面、内径4面）の外径および内径寸法、内ねじ穴の検査と測定、バリや傷のチェック。 利用可能な機能 SPC-360システムは、社内で生産される部品ファミリーの品質管理部門が作成した管理計画レシピで動作します。SPC-360システムは会社のERP-システムとインターフェースし、管理計画バージョンの正しいアライメントを確認し、サイクル開始を可能にします。 オペレータは生産機械のスケジューリングリストから部品番号を選択し、ミスのリスクを低減します。
