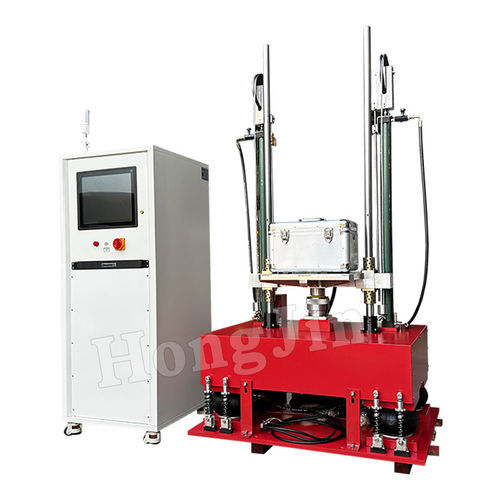

衝撃性試験機 HJ-200

機械式加速度自動

機械的衝撃衝突テーブルは、試験片に対するより高い衝撃加速度試験に主に使用され、試験片が衝撃損傷に耐える程度を評価します。電子部品、電子回路基板、バッテリーなどの環境試験によく使用されます。この試験装置は、「電気および電子製品の基本環境試験仕様 Ea: 衝撃試験方法」および「IEC68-2-27、試験 Ea: 衝撃」および「MIF-Std202F」衝撃試験の仕様要件に準拠しています。 VB-CJ-200衝撃試験テーブルのサイズはカスタマイズ可能です。テーブル構造は有限要素最適化解析後に慎重に設計されています。高い構造強度と高い周波数応答を持っています。高加速度衝撃試験を通じて、0.5msの加速度持続時間を達成でき、衝撃は半正弦波です。波形は試験仕様に準拠しています。内蔵の二次衝撃防止装置があります。プラットフォームは高効率の振動減衰装置を備えています。衝撃の高さはデジタルで設定され、自動的に実行されます。 - モデル: HJ-200 - 最大負荷: 200Kg（クランプを含む） - テーブルサイズ: 500mm×500mm - 衝撃ピーク加速度範囲: 半正弦波: 100～1000m/s² - パルス持続時間: 半正弦波: 2.5～20ms - 衝撃波形: 半正弦波形 - 最大衝撃落下高さ: 1.5m - 波形差: パルス持続時間が≤3msの場合、ピーク加速度許容差は±20% - パルス持続時間の許容差は±15% - パルス持続時間が>3msの場合、波形の偏差は標準で指定された範囲内である必要があります。 - 速度変化: 許容差は±15% - 二次衝撃防止装置: 油圧ブレーキ装置 - 衝撃テーブル本体寸法: (1000×500×2600) (mm) は実際のパラメータ要件に応じてカスタマイズ可能 - 衝撃プラットフォームの重量（約）: 500kg - 消費電力: 2KVA - 作業条件: テーブル電源電圧: 220V±10% AC50Hz - 周囲温度: 0℃-40℃ - 相対湿度: ≤90% (25℃) - 周囲環境: 腐食性媒体なし、乾燥して換気されていること - 電磁場干渉および通常の作業に影響を与える強い振動源 - 規格準拠: GJB150、GJB360、GB2423およびその他の要件
