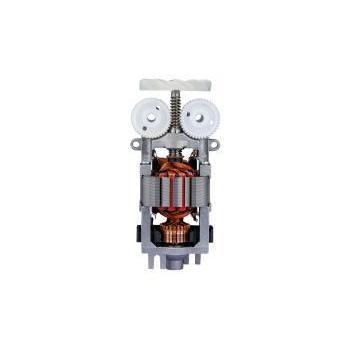

ACモーター XU-5530

ブラシ付き汎用家庭用機器用

製品概要

• XU-5530はKWC Motor (Dongguan KWC Machinery Co., Ltd.)製の55 mmクラス高速ACユニバーサル（串励）モーターで、ブレンダーや高速ミキサー、フードプロセッサーなどのキッチン家電向けに設計されています。100–240V ACに対応し、定子の多段タップによる物理的な多段速度選択（通常1～7段）を備え、高い始動トルクと空載で一般的に10,000～20,000 RPMの回転性能を有します。

設計・調達担当者向け要点

• 製品カテゴリ：高速ユニバーサルモーター
• モーター種別：シリーズ巻線（AC・整流子付き）ユニバーサルモーター
• ブランド／製造：KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• 想定用途：キッチン家電（ブレンダー、ミキサー、フードプロセッサー等）

仕様の要点

• 直径：55 mm
• 対応電圧：100–240V AC（型番依存）
• 周波数：50/60 Hz

カスタマイズ・調達に関する注意

• KWC MotorはOEM/ODM対応が可能：巻線設計による電圧・回転数・トルクの最適化、軸長・軸形状の変更、ケーブル・コネクタ仕様、ギアボックス統合、制御要件、EMC/騒音対策、温度保護など。見積りは用途・仕様・数量・カスタム要件確定後に提示します。

主な用途とソリューション

• ブレンダー／高速ブレンダー：氷や硬い食材の粉砕が可能で、素材に応じた回転数選択が可能な多段切替を備えています。
• フードプロセッサー／ミキサー：ハンドブレンダー、スタンドミキサー、フードプロセッサーに適用。高い始動トルクにより粘性の高い生地や重負荷にも対応します。

技術仕様（例：無負荷試験データ）
US530L-01 — 100–120V AC — 50/60 Hz — 60W – 170W (multi-level) — 1 – 7
U5530L-06 — 100–120V AC — 50/60 Hz — 45W – 130W (multi-level) — 1 – 7
U5530R-07 — 220–240V AC — 50/60 Hz — 59W – 143W (multi-level) — 1 – 7


注記

• 「無負荷電力」は参考値です。負荷時は消費電力が大幅に増加することがあり（用途により通常300W–600W以上）、回転数や出力は巻線設計や機構により調整可能です。定子の多段タップにより複雑な電子制御を用いずに低コストで多段制御が実現できます。

特長 / 技術仕様（概要）

• 型名：XU-5530
• ブランド：KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• モーター形式：ACユニバーサルモーター（整流子・ブラシ、シリーズ巻線）
• 代表直径：55 mm
• 対応電圧：100–240V AC（型番による）
• 周波数：50/60 Hz
• 無負荷表示（例）：45W–170W（型番・タップにより異なる）
• 速度段数：1–7（定子タップによる）
• 速度域：通常10,000–20,000 RPM（空載、巻線・負荷により変動）
• 高い始動トルク：ブレンダーやフードプロセッサーに適合
• カスタム項目：電圧/回転数/トルク、軸仕様、コネクタ、ギア統合、EMC対策、温度保護等
• 製造特徴：自動巻線、動的バランス調整；最終機器に応じたCE/UL/CCC等の適合設計が可能
