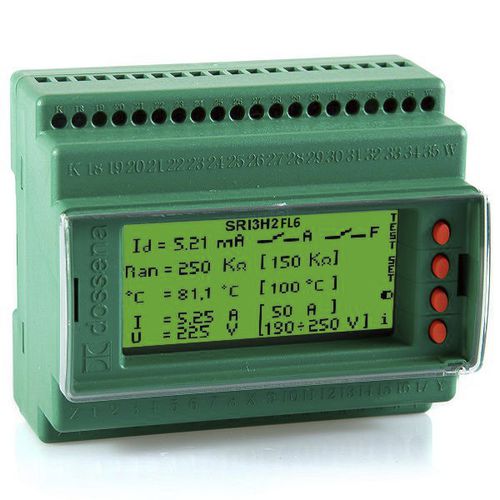

医療用途絶縁監視装置 SRI3/H2FL6

AC ネットワーク用三相システム用低電圧ネットワーク用

SRI3/H2FL6 - 障害ロケータ 6 の開始 - 6 Din モジュール ラン：50KΩ÷1MΩ 医療および病院環境向けに開発された SRI3/H2FL6RS485 絶縁コントローラを使用すると、中性点がアースから絶縁された LV ネットワーク (IT-M システム) のステータスを継続的に監視できます。 コントローラは、寄生 DC 電圧が存在する場合でも、抵抗成分による絶縁欠陥を検出できます。 機器は最初の地絡をディスプレイに表示し、漏れの KΩ 値と抵抗漏れ自体を流れる可能性のある最大故障電流の両方を表示します。 このデバイスは、絶縁トランスの温度、過負荷電流、過電圧/不足電圧を監視することもできます。 絶縁コントローラによって検出されたすべてのアラームは、ディスプレイ上で視覚的に通知され、適切な PSR3 リモート反復パネル上で視覚的/音響的に通知されます。 故障の位置特定は、チェック対象の起動ごとに 1 つずつ取り付けられた TD15 モデル トロイドを介して行われます。 絶縁不良が発生すると、SRI3/H2FL6 は検索手順を開始し、その終了時にどのスタートアップに絶縁不良があるかをディスプレイに表示します。 SRI3/H2FL6RS485は、TD15モデルトロイド（直径15mm分割トロイド）を最大6個搭載可能です。
