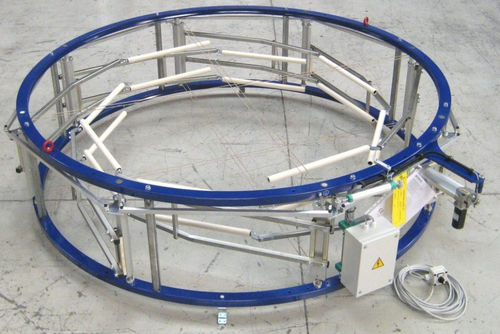

膨張押出成形ライン用校正器

ブローンフィルムの押出工程では、ダイとエアリングの上でブローンフィルムの気泡を直接安定させるためにバブルケージ（別名サイジングケージ、サイジングバスケット、キャリブレーションケージ、キャリブレーションバスケット）が使用されます。ダイとエアリングの上にバブルケージを置いて気泡を安定させると、エアリングと内部気泡の冷却効果が気泡の全周に均一に適用されるため、フィルムの品質が向上します。 生産速度が上がると、特に内部気泡冷却を使用する場合、サイジングケージは必須の機能です。生産率が高くなると、気泡により多くのエアフローが必要となり、その結果、気泡が動き、時には完全に不安定になります。 ラジアルケージは、レイフラット幅の全範囲において、完全に中央で直線的なサポートを提供するという明確な利点があります。従来は、この利点の代償として、コストや複雑さが増し、設置面積が大きくなるため、狭い場所での設置には不向きでした。 ロールラジアルケージは、シザーケージデザインを改良し、サポートされるレイフラット幅の範囲を広げ（4:1）、アイリススタイルケージの小さなフットプリントを維持しています。 機械的なリンケージと可動部品が大幅に削減され、完全な剛性とゼロ・バックラッシュという利点がもたらされました。その結果、バブルは常に完全にサポートされます。軸方向ローラー直径の調整により、IBC制御も改善され、センサーはすべてのレイフラット幅でフィルム表面に対して完全に垂直になります。 セカンダリーバブルケージは重要で、特に背の高いブローフィルムタワーでは、バブルが搬出ユニットに入る前にバブルの中心を維持することが重要です。セカンダリーケージは通常
