水用ロータリージョイント QW-08308

オイルガス用8流路

概要

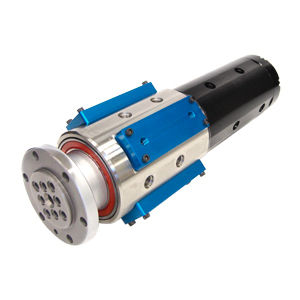

クリーンルーム環境向けの医療用遠心分離機アプリケーション向けに設計された8通路ロータリーユニオン。給水による冷却のための高速外部フィン統合および流体の交差汚染防止（クロストーク保護）を備えています。

プロジェクト仕様（記載どおり）

• 業界：医療
• 媒体タイプ：ガス、油、 水
• 環境：クリーンルーム
• 材料：アルミニウム；炭素／合金鋼；ステンレス鋼；その他
• 最大圧力：3,000 PSI [207 BAR]
• 最大回転速度：260 RPM

機械的詳細

• 通路数：8
• 通路サイズ：.312" [7.9 mm]
• 貫通穴：.500" [12.7 mm]
• 直径：4.437" [112.7 mm]
• 長さ：16.314" [414.4 mm]

関連プロジェクト / コンテキスト（要約）

• 関連プロジェクトの典型的な通路数：8 - 12通路
• 参照される通路サイズ範囲：0.250" - 0.374" [6.35 mm - 9.50 mm]
• 参照される回転速度カテゴリ：100 RPM以上
• 関連プロジェクトの参照圧力範囲：200 - 6,499 PSI [14 - 448 BAR]
• 関連プロジェクトで参照される材料：アルミニウム；炭素／合金鋼；ステンレス鋼；その他
• 参照されるオプション：クロストーク保護；外部冷却

技術仕様

• モデル / プロジェクト：QW-08308
• 用途：医療用遠心分離機（クリーンルーム環境）
• 機能：回転アプリケーションにおけるガス／油／水の搬送のための8つの独立した流路
• 材料：アルミニウム、炭素／合金鋼、ステンレス鋼、その他（プロジェクト要件に応じて）
• 最大圧力：3,000 PSI [207 BAR]
• 最大回転速度：260 RPM
• 通路数：8
• 通路寸法：.312" [7.9 mm]
• 貫通穴：.500" [12.7 mm]
• 全体直径：4.437" [112.7 mm]
• 全長：16.314" [414.4 mm]
• 特徴：給水用の高速外部フィンを統合；流体の交差汚染防止
• 環境適合性：クリーンルーム要件を考慮した設計
