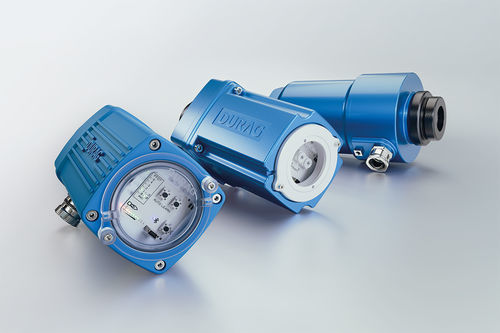

炎検出器 D-LX series

紫外線フォトダイオードバーナー用

自動学習機能と、Flame Companion アプリによる直感的なコントロールを備えたコンパクトで多用途なフレームスキャナー。あらゆる燃料タイプとマルチバーナー構成に対応する光学式火炎モニター：技術： デュアルチャンネルアーキテクチャーと SIL-3 認証を備えた光学式火炎モニター。さまざまな燃料を検出するための UV セルおよびフォトダイオード：D-LX 2xxx（セレクトバージョン）：D-LX 2xxx（Select バージョン）：複数のフィルターと自動学習機能、および Flame Companion アプリによる設定と分析が可能。すべてのガス燃料を検出すべてのバージョンの装置で、ガス燃料を確実に検出する紫外線UVセル（H2対応）炎信号炎の強さと故障表示用の設定可能なアナログ出力安全な着陸デュアルチャンネル構成、TÜV認証済み、内部障害発生時に最大22時間50分の安全な操作の継続を保証連続炎モニタリングフォトダイオードを搭載したすべてのFlame Supervisorバージョンは、連続的にデータを収集します（シャッターやブラインド期間なし）。ユーザーフレンドリーな操作炎の伴走者ソフトウェア（Android、Windows）は、炎のスキャナーの直感的なセットアップと操作を可能にします。ローカルLEDライト動作状態、炎の存在（オン）、現在のFFDT、炎の強度、自動学習ステータス、およびオプションのBluetooth接続の明確な表示を提供します。複雑な要件を簡素化焼成シナリオや燃料タイプを組み合わせた4つの動作モードがあらかじめ設定されているため、セットアップが簡単で、ユーザーフレンドリーな操作が可能です。充実した接続性Bluetooth、USB、Modbusの3つの通信チャンネルに加え、Selectバージョンには2つのアナログ出力が装備されています。4つのレンジとの組み合わせにより、最も変化しやすく複雑な燃焼状況の最適なモニタリングが保証されます。認定サイバーセキュリティFlame Supervisorは、IEC 62443-4-2に準拠した認定を取得しています（パラメータ設定は、Flame Companionアプリでも可能です）。光ファイバーベースのバージョン（D-LX 27x0）傾斜バーナー、燃焼室の高温、スペースの制約、高振動などの複雑な条件に対応するフレキシブルまたはリジッドチューブ。これには、エネルギーが蒸気、熱水、熱風を発生させたり、製品の状態を変化させたり（例えば、固体から液体や気体へ）するために使用されるシステムや、石油化学産業における蒸気分解のような熱分解プロセスが含まれます。DURAG Flame Supervisorは、製造会社に関係なく、多種多様なバーナーに完璧に適応します。典型的な用途と使用例セメント・建材産業：ロータリーキルンや焼成炉バーナーの火炎監視に使用し、安全で効率的な燃焼を保証します。発電および公益事業:ボイラー、バーナー、ガスタービン、ダクトバーナーで信頼性の高い火炎検出を実現し、化石燃料およびバイオマスプラントの安全システムと規制遵守をサポートします。金属および鉄鋼生産:再加熱炉、取鍋予熱器、焼鈍炉に適用し、一貫した火炎の存在を保証します。食品・飲料加工:工業用オーブンや乾燥機で安全な火炎制御を行い、製品の品質を確保し、厳しい衛生・安全基準を満たします。工業炉・キルン:多様な高温プロセスに最適で、熱アプリケーションの精密制御と早期故障検知をサポートします。石油・ガス産業:プロセスヒーターや改質炉で使用され、汚れた危険な環境で火炎の安定性を監視し、安全性とプロセスの信頼性を確保します。石油化学、製油所、化学プラント:複雑な燃焼システムのバーナー管理を行う高リスクゾーンで重要な役割を果たします。運転上の安全性とSIL-3およびATEX/FM EX要件への準拠に貢献します。代替燃料（RDF/SRF）を使用する産業：セメントおよび建材産業、廃棄物エネルギー（WtE）プラント、バイオマスおよび混焼プラント、ガラス、セラミックス、石灰製造など。これらの燃料は不安定な燃焼特性を示します。コンパクトなフレームスキャナーは、安全で効率的、かつ適応性のあるバーナー管理のために、堅牢で干渉のない火炎検出を提供します。360 nm および 780 ... 1.800 nm (D-LX 2XX0)IG 780 ... 1.800 nm (D-LX 1100)安全性セルフモニタリングおよびフェイルセーフ、SIL3までのセーフティチェーンに対応スイッチングしきい値炎強度ローカルディスプレイ（LED）動作状態、炎オン、現在のFFDT、炎強度、自動学習（D-LX 2XX0のみ）、ブルートゥース（D-LX 2XX0はオプション）炎故障検出時間（FFDT）0.5...5秒（0.5秒単位）炎ON接点通常開、炎ON時に有効炎OFF接点通常閉、炎OFF時に有効運転準備完了接点、切換接点（SPDT）無故障時1出力有効故障時1出力有効スイッチ容量、リレー接点最大50 V= , 最大. 0.5 A; 230 V~, 0.2 AAアナログ出力2 x 0/4 ... 20 mA (選択可能), 負荷 max.750Ω視野角6°電気的データ24 V= ±20%; 5 W; PELV（IEC 60730-1に準拠）周囲条件、検出器UL: -40 ... +85 °CUA: -40 ... +75 °CUI: -40 ... +90 °CP保護等級IP66 / IP68、NEMA 4XIP65、NEMA 4X（/MP9）IP66, NEMA 4X重量、ハウジング（ケーブル含まず）P2: 約9 kgM5: 約1. 0.9 kgM5: 約 1.3 kgM4: 約 3.0 kgS2: 約 7.0 kg防爆D-LX.../ExAx1/...II 2 G Ex db IIC T5 GbII 2 G Ex db IIC T6 GbII 2 D Ex tb IIIC T100 °C DbII 2 D Ex tb IIIC T85 °C DbD-LX......./ExAx2/...II 3 G Ex ec nC IIC T4 GcII 3 G Ex ec nC IIC T6 GcII 3 D Ex tc IIIC T135 °C DcII 3 D Ex tc IIIC T85 °C DcD-LX.../ExUC1/...Class I, Div. 2, Group A, B, C, D, T4Class I, Div. 2, Group A, B, C, D, T6Class II, Div.2、グループE、F、G、T4; Class IIClass II、Div.2、グループE、F、G、T4; Class IIClass I、Div.1、グループA、B、C、D、T5Class I、Div.1、グループA、B、C、D、T6Class II、Div.1、グループE、F、G、T5; Class IIClass II、Div.1、グループE、F、G、T6; Class II付属品必須：D-LL 7xx（D-LX 27X0用）推奨：D-ZS 033-I, D-ZS 117-I, D-ZS 133-Iオプション：電源24 V、D-NG 24/05、D-ZS 113、D-ZS 118、D-TB 50 EX、D-TB 50、D-LX、D-LX FSUP CBL技術仕様（概要）：スペクトル範囲：UL: 185-260 nm, UA: 305-480 nm, UI: 220-360 nm & 780-1800 nm (D-LX 2XX0), IG: 780-1800 nm (D-LX 1100)安全性：セルフモニタリング、フェイルセーフ、SIL3スイッチングしきい値：炎強度LED：ステータス、炎ON、FFDT、強度、自動学習、BluetoothFFDT：0.5～5秒（0.5秒ステップ）接点：炎ON(NO)、炎OFF(NC)、操作/故障用SPDTリレー：最大50 V=、0.5 A; 230 V~、0.2 AAアナログ出力：2 x 0/4-20 mA, max 750 Ohm視野角: 6°電源: 24 V= ±20%, 5 W, PELVA周囲温度: -40～+90°C (バージョンによる)保護：IP66/IP68/NEMA4X重量：0.9～7.0 kg（バージョンによる）
