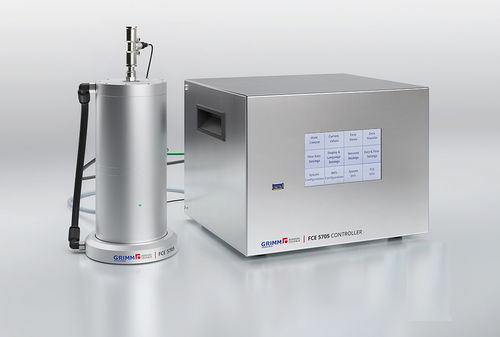

電位計 FCE 5705

概要

GRIMM の Faraday-Cup エアロゾル電気計 FCE 5705 は、ナノ粒子の信頼できる計数のための参照ソリューションであり、較正、研究、排出監視に最適化されています。トレーサブルな測定を提供し、現行の ISO および EU 規格に準拠します。

特長

• モジュール式の即使用可能なシステム
  迅速なセットアップと、運用条件に応じたサンプル流量の精密な調整を実現する包括的ソリューション。
• 大型タッチスクリーンによる簡単操作
  直感的な操作、データの明確な表示、簡単な設定。
• 消耗品不要
  運用コストを低減し、長期連続運用の保守を簡素化。
• トレーサブルな校正で一貫した精度を確保
  校正係数を装置内部メモリに保存して信頼性の高い再現可能な測定を実現。
• 正確なサンプル流量制御
  粒子数濃度測定の不確かさを最小化。
• 高分解能データ取得
  1〜64 Hz の調整可能なサンプリングレートで動的プロセスを詳述。
• 多様なデータ転送手段
  Modbus TCP/RTU、USB、Ethernet、WiFi をサポートしデータシステムへシームレスに統合可能。
• 内部メモリでスタンドアロン動作が可能
  32 GB のストレージと USB による .csv 出力で PC なしでのデータ交換が可能。
• 広範囲電源対応
  国際用途に対応する 110–240 V 50/60 Hz 動作。
• 他の GRIMM 製品との互換性
  FCE 5705 コントローラはすべての FCE 世代と互換；SMPS+E 構成のために DMA コントローラ 5706 と組み合わせ可能。

適合性と認証

• ISO 27891:2015（凝縮粒子計数器（CPC）の較正）
• ISO 15900:2020（エアロゾル粒子数サイズ分布）
• EN 16976:2024 および CEN/TS 17434:2020（環境空気における粒子数濃度およびサイズ分布の標準手順）
• Particle Measurement Programme（Euro 5、6、7）
• UN GTR No. 24（ブレーキ関連排出）

用途

• 研究室・大学
  基礎的なエアロゾル研究および吸入・暴露試験。
• 較正ラボ
  ISO 規格に沿った CPC や他のエアロゾル計測機器の較正。
• 産業・ナノテクノロジー
  製造・加工中のナノ粒子濃度の監視。
• 環境モニタリング
  EN 16976/CEN/TS 17434 に基づく環境空気中の粒子数濃度およびサイズ分布の測定。
• 車両・ブレーキ排出監視
  Particle Measurement Programme および UN GTR 24 の適合確認のための測定。
• プリンター排出およびフィルター試験
  フィルター効率やプリンターの粒子排出の評価。
• エンジン排気研究
  内燃機関の粒子排出の測定。

技術仕様

• 検出器タイプ：Faraday-Cup 電気計
• 測定量：電流（fA）および粒子数濃度（particles/cm³）
• 最大電流：±4,000 fA
• 最大粒子数濃度：1.5 × 10^6 particles/cm³（単電荷）
• 電流測定分解能：±0.01 fA
• 平均雑音レベル：±0.35 fA
• 応答時間 t10…t90：< 0.25 s
• データサンプリング率：1 … 64 Hz（2^n Hz にて調整可能、n = 0 … 6）
• サンプル流量：0.3 … 10 l/min（0.1 l/min 刻みで調整可能）
• サンプル流量精度：±1.5 %（全領域）
• 外部真空：NPT で ≤ 350 hPa
• 操作 / 表示：5" タッチスクリーン（オプション：PC 用 GRIMM FCE 5705 ソフトウェア）
• 通信インターフェース：USB、Ethernet、WiFi*、USB ストレージ、T/p/RH センサ用アナログ入力
• 内部メモリ：32 GB（使用可能 28.8 GB）
• センサ：サンプル空気の温度、絶対圧、相対湿度（内部および外部）
• 電源：110 … 240 VAC；50/60 Hz；最大 20 W
• エアロゾル条件：温度 0 … 40 °C；相対湿度 0 … 95 %（非凝縮）；絶対圧範囲 600 … 1,100 hPa
• キャリアガス：空気および不活性ガス
• 使用環境：温度 10 … +40 °C；相対湿度 0 … 95 %（非凝縮）；周囲圧 790 … 1,100 hPa
• システム構成品：FCE 5705；FCE 5705 コントローラ
• 寸法（H x W x L）：FCE 5705：19 x 9 x 9 cm；FCE 5705 コントローラ：20 x 26.5 x 24.5 cm
• 重量：FCE 5705：2.0 kg；FCE 5705 コントローラ：5.2 kg
