赤外線カメラサーモグラフィーシステム

概要

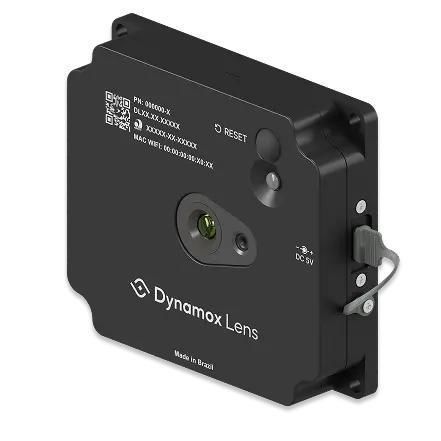

Dynamox Lens は、資産の24時間365日の連続温度監視を目的とした産業用サーモグラフィセンサーです。接触せずに温度を測定し、スケジュールやオンデマンドでサーモグラムを取得すると同時に可視光画像を同期して、加熱箇所を素早く特定します。

主な機能

• スケジュール取得が可能な連続サーモグラフィとオンデマンド画像取得。
• 可視光画像を同時に取得し、熱画像と可視画像のハイブリッド表示でホットスポットを正確に特定。
• 熱画像と可視画像のオーバーレイを調整して、加熱している接続部、ケーブル、遮断器を特定。
• 画像とテレメトリをDynamoxプラットフォームへ自動アップロード（接続にはDynaGateway LTEまたはIoTが必要）。
• プラットフォーム内でサーモグラムを振動や温度データと相関させ、統合診断と履歴追跡を実現。
• 解析画面からPDF技術報告書を出力可能（キャプチャ、パレット、測定領域、注釈、温度スケールを含む）。

用途

• バスバー、遮断器、ケーブル端子のサーモグラフィ監視。
• 危険箇所や立ち入り困難な場所にある資産の連続監視。
• 自動化された熱監視が必要な配電盤、接続部、その他産業資産の固定監視。

導入効果

• 連続監視により点検の盲点を解消。
• 手作業点検を最小化して作業者の危険曝露を低減。
• 熱＋可視のハイブリッド表示により故障箇所を精確に特定し診断精度を向上。
• 早期検知と熱履歴により緊急停止ではなく計画停止を可能に。
• 保守判断やトレーサビリティを支援する熱履歴を提供。

FAQ（抜粋）

• 用途：赤外線放射をマッピングして温度差を可視化し、電気機器の異常発熱を特定します。
• ポイントセンサーとの違い：サーモグラフィセンサーは単一画像で全体の熱マップ（多数の点）を取得するのに対し、ポイントセンサーは単一点の測定です。
• 自動化：熱検査は自動化可能で、画像とテレメトリは無線でプラットフォームに送信され、解析・保管されます。
• ゲートウェイの必要性：必要です。画像とテレメトリはDynaGateway LTEまたはIoT経由でDynamoxプラットフォームに送信されます。1台のゲートウェイで複数のDynamox機器を収容できます。

技術仕様

• 寸法: 99.1 mm × 87.2 mm × 23 mm
• 重量: 315 g
• 取り付け: ねじ止めまたは磁気ベース
• 電源: 充電式バッテリー
• 供給電源: 5 V DC - 2 A
• テレメトリ間隔（設定可能）: 1 分～60 分
• サーモグラム間隔: 予定収集ごとに1枚、オンデマンド要求は随時可能
• 測定温度範囲（選択可）: -20 °C～550 °C
• 解像度: 256 × 192 px
• 視野角: 90° × 73.7°
• 対象距離: 0.3～3.5 m
