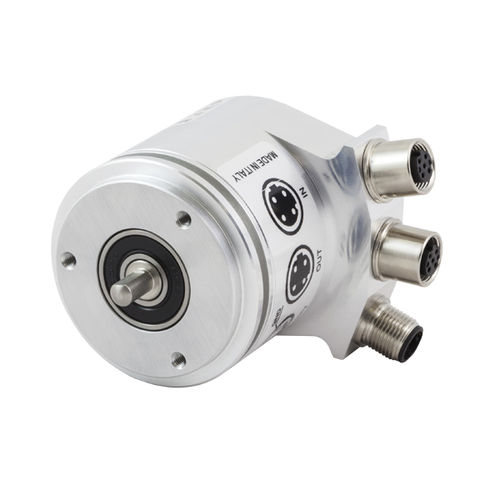

絶対ロータリエンコーダ MEM-Bus EtherCAT®

磁気マルチターンEtherCAT

アブソリュートエンコーダMEM-BUS EtherCATは、Profile CANopen over EtherCAT (CoE)、Cia DS-406に準拠しています。 イーサネット通信プロトコルをベースにしたEtherCATインターフェースは、安定性、柔軟性、高速性に優れており、制御システムやI/Oシステム、ドライブ、センサ、アクチュエータなどの周辺機器間の通信に適しています。 EtherCATの動作原理 - オンザフライ処理 - マスタデバイスとスレーブデバイス間のリアルタイム通信を可能にします。 配線の削減と簡単な構成 - 各スレーブは自動的にアドレス指定され、インストール作業を簡素化します。 MEM-Busエンコーダは、分解能29ビット（8192ステップ/回転×65536回転）のマルチターンバージョンで提供されます。 角フランジ、サーボカップリング付き丸フランジ、モーターシャフトに直接接続するための中空シャフトなど、あらゆる用途の要求を満たすために異なる機械的なバージョンが用意されており、すべてのタイプでシャフト/穴径の異なるオプションを提供しています。電気的接続は3つのM12コネクタで行われます。 頑丈なアルミケースは高い保護性能を保証し、厳しい産業環境でもMEM-Busエンコーダを使用することができます。 エンコーダはEtherCAT認証を取得しており、UL規格に準拠しています。 技術的特徴 -デバイスプロファイル CANOpen over EtherCAT® (CoE)、CiA DS-406 -設定可能なパラメータ。カウント方向 ・測定ステップ/回転数 ・総測定長 ・プリセット値 ・速度分解能 -丸型フランジ、角型フランジ、中空シャフトのバージョンがあります。 -29ビット分解能 -ＩＰ６７
