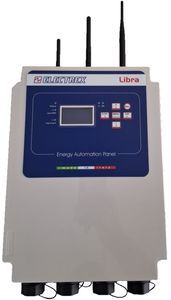

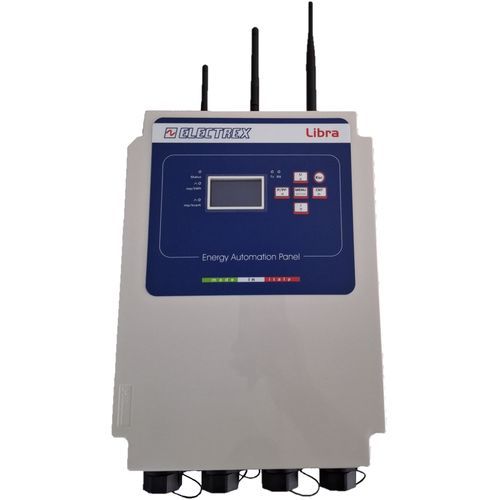

パワー監視システム LIBRA CCI UPS

温度湿度電圧

概要
発電プラント向けの拡張可能な統合監視・制御システム。CEI 0-16（付属書O・T）および、配電事業者（DSO）外部指令下での出力制御（PF2）を備えた中央プラントコントローラ（CCI）を100 kW以上のPV/風力発電所に要求するARERA決議540/2021および385/2025に準拠するよう設計されています。

計測と規格
CEI 0-16:2025-04 付属書O（規範）O.13.2.1に準拠した、精度クラス ≤ 0.2 の統合エネルギーアナライザを搭載しています。

主な機能

• EN 50160およびEN 61000-4-30準拠の電力品質分析
• 環境パラメータの監視
• 重要機能を維持するためのUPS内蔵による無停電電源供給

通信・接続

• 3系統の専用Ethernetポート
• 内蔵2G/3G/4Gモデム（LTE Cat.1）
• 外部アンテナ対応のGPS/GLONASSモジュール内蔵
• モデムおよびGPS用外部アンテナ付属
• RJ45 EthernetポートとRS485間のネットワークブリッジ機能（RS485サブネット上のElectrex機器とのModbus通信）

追加機能

• バッテリーバックアップ付き恒久的天文時計／カレンダー
• 履歴データ保存用の不揮発性メモリ
• 最大51次までの個別高調波測定
• 電圧ディップ、サージ、途絶の検出・記録
• リアルタイム計測と履歴表示用の内蔵Webサーバ
• 状態監視およびパルス計数用の光アイソレーション入力5点
• 状態／パルス用のリレー出力3点（他バージョンあり）
• 拡張モジュールにより追加I/Oおよび最大8入力のElectrex環境センサ対応
• リモートでのファームウェア更新対応
• グラフィックFSTNディスプレイおよび校正用LED2灯

接続と設置
CT、電源、電圧接続は極性付きコネクタを使用し、迅速かつ誤接続のないプラグ＆プレイ設置が可能です。

同梱物

• 電圧・電源配線用5ピンメスコネクタ×1
• CT接続用6ピンメスコネクタ（2 mケーブル）×1
• 内蔵モデム用外部4Gアンテナ（5 mケーブル）×1
• 磁石式GPS/GLONASSアンテナ（RG174 5 mケーブル）×1

技術仕様

• モデル: LIBRA CCI UPS
• Manufacturer: Electrex
• 計測精度クラス: ≤ 0.2
• 電源: 230 Vac
• 寸法: 236 × 316 × 190 mm
• Ethernet: 専用3ポート
• セルラーモデム: 2G/3G/4G, LTE Cat.1
• 測位: 外部アンテナ対応GPS/GLONASSモジュール
• 高調波測定: 最大51次まで
• デジタル入力: 光アイソレーション入力5点（状態監視・パルス計数）
• デジタル出力: リレー出力3点（状態/パルス）
• 拡張: オプションのI/Oモジュール、環境センサ用最大8入力対応
• 時計/カレンダー: バッテリーバックアップ付き恒久的天文時計
• 表示: グラフィックFSTN
• メモリ: 不揮発性
• UPS: 内蔵
• ファームウェア: リモート更新対応
• コネクタ: CT、電源、電圧配線用極性コネクタ（プラグ＆プレイ）
• 付属品: 5ピンコネクタ、2 mケーブル付6ピンコネクタ、5 mケーブル付4Gアンテナ、RG174 5 mケーブル付磁石式GPS/GLONASSアンテナ
