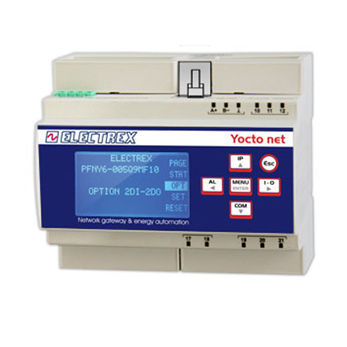

通信ゲートウェイ PFNY6-005D9-A10 YOCTO NET D6 WEB LOG 8 CHARTS

産業用遠隔測定IoT

Overview
イーサネットネットワークとRS485回線間のネットワークブリッジで、Electrex機器の通信およびデータロギングを行います。FSTNグラフィックディスプレイ。バッテリ駆動の常設天文時計／カレンダーおよび産業用不揮発性メモリ。リモートファームウェア更新対応。内部入力およびサブネット内の最大7台のElectrex機器（電力/エネルギーおよびデジタル入力）を記録するLog 8ロギングサービスが1つ有効化済み。Upgrade WebとChartsを備えた統合Webサーバにより、ライブ計測値と履歴グラフを表示可能。FTPサーバ。2つのデジタル入力と2つのデジタル出力（共通端子は別）。外部I/Oモジュールや環境センサ用の高速通信ポートExpBus。NFC接続。サイズ：6DINモジュール。電源：85÷265V AC / 100÷374V DC。

Notes
YOCTO NET D6シリーズ機器は、他のハードウェア構成が必要となる場合があります。異なるバージョンのコード作成については、コード作成表または製品データシートを参照してください。

製品名
YOCTO NET D6

コード
PFNY6-005D9-A10

利用可能なドキュメント

• Yocto Net D6 製品データシート (PDF)
• Netファミリ用コード作成表 (PDF)
• Yocto Net D6 2DI2DO 4COMMON 取り付け手順 (PDF)

仕様 / 技術データ

• 機能: イーサネットとRS485間のネットワークブリッジ（Webデータマネージャ）
• プロトコル: Modbus（サブネット内のElectrex機器からの取得）
• 表示: FSTNグラフィックディスプレイ
• 時計/カレンダー: バッテリ駆動の常設天文時計/カレンダー
• メモリ: 産業用不揮発性メモリ
• ファームウェア: リモート更新対応
• ロギング: Log 8（内部入力およびサブネット内の最大7台の機器：電力/エネルギーとデジタル入力）
• Web: Upgrade WebおよびCharts対応の統合Webサーバ
• FTP: FTPサーバ対応
• デジタルI/O: 2つのデジタル入力（DI）および2つのデジタル出力（DO）、共通端子別
• 拡張: 外部I/Oモジュールや環境センサ用のExpBus高速通信ポート
• 接続性: NFC技術
• サイズ: 6DINモジュール（DINレール取付）
• 電源: 85÷265V AC / 100÷374V DC
