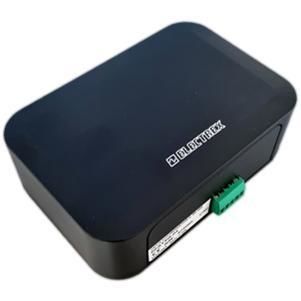

デジタル入出モジュール PFAPT0C-QCHG PICO PRO SIO

ModbusRS-485Modbus RTU

製品概要
2入力のフォトカプラ絶縁デジタル入力、共通端子が分離された6系統のトランジスタ出力（フォトアイソレート）、SIOバス拡張、および250 VAC / 2 A（抵抗負荷）まで駆動可能な2系統のリレー出力（両接点）を備えたインテリジェントI/Oおよびセンサーデバイス。デジタル入力はプログラム可能なチャタ除去フィルタを備え、外部パルスのカウントや遠隔状態表示に適しています。デジタル出力は27 VDC / 27 mA（DIN 43864）で、内部アラーム出力やModbus経由のリモート制御出力として設定可能です。入出力回路は自己給電式で外部電源を必要としません。SIOバスによりMilli Pro機器を介して追加のI/Oモジュールや環境センサーを統合できます。最大8件の設定可能なアラームがデジタル出力を駆動したりModbusレジスタに状態を設定したりできます。

通信とファームウェア
通信プロトコル：Modbus-RTU（RS485）。ファームウェアはリモートでアップグレード可能です。

電源と筐体
電源：85–265 VAC / 100–374 VDC。外部UPSからの12 VDCバックアップ（オプション）。補助出力：Vout 12 VDC。筐体色：グレー。寸法：150 × 45 × 100 mm。

主な用途

• 外部パルスのカウント
• 遠隔状態表示
• リレーによる負荷制御（最大250 VAC、2 A抵抗負荷）
• SIOバス経由での追加I/Oや環境センサーの統合

技術仕様

• 製品コード：PFAPT0C-QCHG
• モデル：PICO PRO SIO
• デジタル入力：2、フォトカプラ絶縁、プログラム可能なチャタ除去フィルタ
• デジタル出力：6、トランジスタ（フォトアイソレート）型、共通端子分離、27 VDC / 27 mA（DIN 43864）
• リレー出力：2、両接点、最大250 VAC / 2 A（抵抗負荷）
• SIOバス：Milli Pro機器経由で追加I/Oモジュールおよび環境センサーを統合可能
• アラーム：最大8件の設定可能アラーム（デジタル出力駆動および/またはModbusレジスタの状態設定）
• 通信：Modbus-RTU（RS485）
• ファームウェア：リモートアップグレード対応
• 電源：85–265 VAC / 100–374 VDC；オプションの12 VDCバックアップ
• 補助出力：Vout 12 VDC
• I/O回路：自己給電式（外部電源不要）
• 筐体：グレー；寸法 150 × 45 × 100 mm
