回転エンコーダーモジュール MDB20

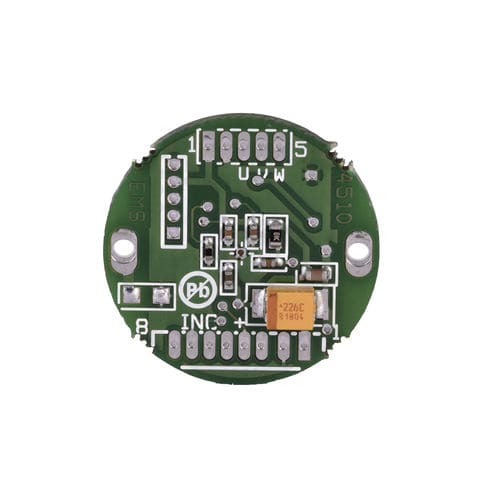

MDB20 磁気ロータリーエンコーダモジュールは、永久ダイポール磁石をスキャンするためのホール素子を内蔵した高精度センサを備えています。 センサー自体は、角度計算に使用される一定の振幅のサイン電圧とコサイン電圧を生成します。 これらのサイン信号とコサイン信号はさらに補間され、1 回転あたり最大 14 ビットの分解能を持つインクリメンタル信号または絶対信号が得られます。 MDB20モジュールは、設置が容易であらゆる小さな設計で使用できる20mmのPCBアセンブリです。 顕著な特徴： -20mm 円形 PCBアセンブリモジュール。 -5V 電源で動作します。 -アナログSin-Cos 出力、インクリメンタルRS422、絶対 SSIとBiSS-Cプロトコルのようにサポートされている出力の様々な。 -回転ごとに最大 14ビット（16384 位置）をサポート-絶対出力と増分出力。 -精度 + /-0.5°。 -最高の分解能で最大 20000rpmの高速動作。 -3600 CPRは、数学的な計算のための角度分解能を与えるためにも利用可能です。 用途： モータ制御 医療機器 紙と繊維 産業産業オートメーション など
