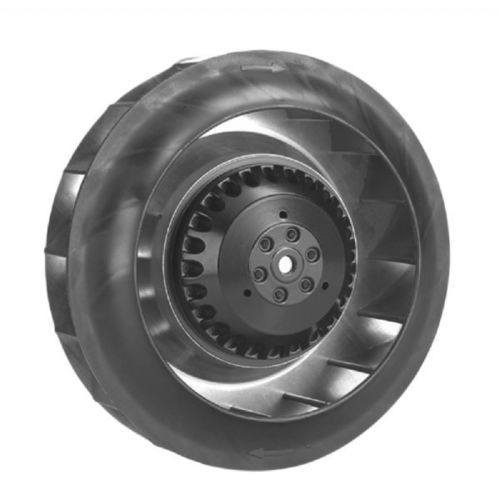

ACファン EA series

高性能高圧大流量

概要
高い信頼性、高風量、高静圧、限られた設置スペースが求められる設計空気移動用途向けに設計されています。EAシリーズは後方曲線形状のモータードインペラ（モータ付きインペラ）で構成され、全モデルにサーマルプロテクションを備え、幅広い直径と長さで提供されます。

仕様

• EA13070 — Ø 132.6 x 72.5 mm / Ø 5.22 x 2.85 in: 最大風量 5.33 m³/min / 188 CFM; サーマルプロテクション; 後方曲線インペラ
• EA13090 — Ø 132.6 x 91.5 mm / Ø 5.22 x 3.60 in: 最大風量 5.33 m³/min / 188 CFM; サーマルプロテクション; 後方曲線インペラ
• EA17554 — Ø 175.0 x 54.85 mm / Ø 6.88 x 2.16 in: 最大風量 7.8 m³/min / 274 CFM; サーマルプロテクション; 後方曲線インペラ
• EA18065 — Ø 182.4 x 68.5 mm / Ø 7.18 x 2.69 in: 最大風量 8.3 m³/min / 290 CFM; サーマルプロテクション; 後方曲線インペラ
• EA18085 — Ø 182.4 x 84.9 mm / Ø 7.18 x 3.34 in: 最大風量 8.5 m³/min / 300 CFM; サーマルプロテクション; 後方曲線インペラ
• EA19070 — Ø 190.0 x 70.0 mm / Ø 7.48 x 2.75 in: 最大風量 10.4 m³/min / 370 CFM; サーマルプロテクション; 後方曲線インペラ
• EA19070 F — Ø 235.0 x 87.2 mm / Ø 9.25 x 3.43 in: 最大風量 7.0 m³/min / 247 CFM; サーマルプロテクション; 後方曲線インペラ（Fバリアント）
• EA22070 — Ø 223.0 x 71.0 mm / Ø 8.77 x 2.79 in: 最大風量 15.0 m³/min / 530 CFM; サーマルプロテクション; 後方曲線インペラ
• EA22070 F — Ø 259.0 x 97.8 mm / Ø 10.2 x 3.85 in: 最大風量 12.3 m³/min / 434 CFM; サーマルプロテクション; 後方曲線インペラ（Fバリアント）
• EA22569 — Ø 225.0 x 69.0 mm / Ø 8.85 x 2.71 in: 最大風量 15.6 m³/min / 550 CFM; サーマルプロテクション; 後方曲線インペラ
• EA22585 — Ø 225.0 x 85.0 mm / Ø 8.85 x 3.34 in: 最大風量 19.2 m³/min / 680 CFM; サーマルプロテクション; 後方曲線インペラ
• EA22599 — Ø 225.0 x 99.0 mm / Ø 8.85 x 3.89 in: 最大風量 22.0 m³/min / 770 CFM; サーマルプロテクション; 後方曲線インペラ
• EA22599 F — Ø 259.0 x 154.5 mm / Ø 10.2 x 6.08 in: 最大風量 15.5 m³/min / 547 CFM; サーマルプロテクション; 後方曲線インペラ（Fバリアント）
• EA25098 — Ø 251.5 x 98.1 mm / Ø 9.90 x 3.86 in: 最大風量 24.0 m³/min / 850 CFM; サーマルプロテクション; 後方曲線インペラ
• EA25098 F — Ø 259.0 x 130.9 mm / Ø 10.2 x 5.15 in: 最大風量 19.3 m³/min / 681 CFM; サーマルプロテクション; 後方曲線インペラ（Fバリアント）
• EA31515 — Ø 318.0 x 154.5 mm / Ø 12.5 x 6.08 in: 最大風量 33.0 m³/min / 1165 CFM; サーマルプロテクション; 後方曲線インペラ
• EA36017 — Ø 360.0 x 167.3 mm / Ø 14.1 x 6.58 in: 最大風量 46.5 m³/min / 1645 CFM; サーマルプロテクション; 後方曲線インペラ
• EA40017 — Ø 400.0 x 162.4 mm / Ø 15.7 x 6.39 in: 最大風量 53.8 m³/min / 1900 CFM; サーマルプロテクション; 後方曲線インペラ

• データは予告なく変更する場合があります。
• 性能値には10%の公差が適用されます。
• モデルは115Vおよび230Vで提供。フル周波数（50Hzまたは60Hz）での運転が可能です。

技術仕様

• 製品種別：AC遠心ファン / モータードインペラ
• 高い信頼性、高風量、高い静圧、限られた設置スペース向けに設計
• インペラ型式：後方曲線インペラ
• 保護：表記の全モデルにサーマルプロテクション
• 電圧オプション：115Vおよび230V
• 周波数：50Hzまたは60Hz
• 風量範囲（表）：約5.33〜53.8 m³/min（188〜1900 CFM）
• モデル範囲：EA13070、EA13090、EA17554、EA18065、EA18085、EA19070（およびFバリアント）、EA22070（およびFバリアント）、EA22569、EA22585、EA22599（およびFバリアント）、EA25098（およびFバリアント）、EA31515、EA36017、EA40017
