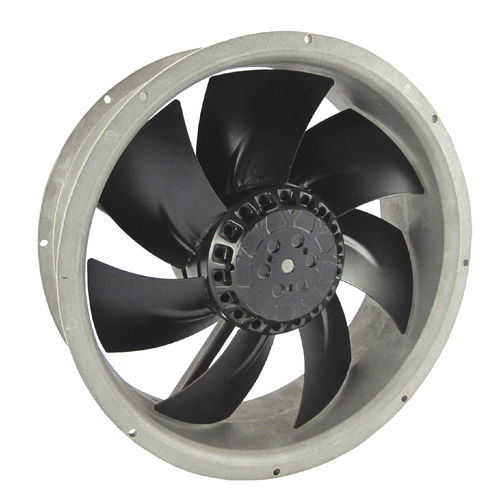

高圧ファン ED series

防水・防塵性能耐高圧洗浄軸方向

製品概要
過酷な環境および高圧洗浄に対応するDC無接点（ブラシレス）IP68/IP69K軸流および遠心ファン。ラインナップは40 x 40 x 28 mmの小型ユニットからØ254 x 89 mmの大型軸流ファン、さらに後方湾曲羽根（バックワードカーブ）を採用した複数の遠心モデルを含みます。主な用途は、液体侵入や洗浄防護が必要な筐体や装置の冷却です。

DC IP68 / IP69K 軸流ファン - 型式と主要データ（表形式）
ED2589 — Ø 254 × 89 / Ø 10 x 3.5 — 28.3 m3/min / 1,000 CFM — DCブラシレスファン。IP68 / IP69K。
ED1551 — 172 x 150 x 51 / 6.70 x 5.90 x 2.00 — 13.4 m3/min / 472 CFM — DCブラシレスファン。IP68 / IP69K。
ED1238 — 120 x 120 x 38 / 4.70 x 4.70 x 1.50 — 5.1 m3/min / 180 CFM; 8.1 m3/min / 285 CFM; 6.8 m3/min / 240 CFM — DCブラシレスファン。IP68 / IP69K。
ED1225 — 120 x 120 x 25 / 4.70 x 4.70 x 1.00 — 3.8 m3/min / 135 CFM; 3.4 m3/min / 120 CFM — DCブラシレスファン。IP68 / IP69K。
ED9238 — 92 x 92 x 38 / 3.62 x 3.62 x 1.50 — 4.8 m3/min / 168 CFM — DCブラシレスファン。IP68 / IP69K。
ED9225 — 92 x 92 x 25 / 3.62 x 3.62 x 1.00 — 1.9 m3/min / 66 CFM — DCブラシレスファン。IP68 / IP69K。
ED8038 — 80 x 80 x 38 / 3.15 x 3.15 x 1.50 — 3.7 m3/min / 132 CFM — DCブラシレスファン。IP68 / IP69K。
ED8032 — 80 x 80 x 32 / 3.15 x 3.15 x 1.25 — 2.5 m3/min / 88 CFM — DCブラシレスファン。IP68 / IP69K。
ED8025 — 80 x 80 x 25 / 3.15 x 3.15 x 1.00 — 1.8 m3/min / 64 CFM — DCブラシレスファン。IP68 / IP69K。
ED6025 — 60 x 60 x 25 / 2.4 x 2.4 x 1.00 — 1.3 m3/min / 45 CFM; 1.6 m3/min / 57 CFM — DCブラシレスファン。IP68 / IP69K。
ED4028 — 40 x 40 x 28 / 1.6 x 1.6 x 2.2 — 0.7 m3/min / 24.5 CFM — DCブラシレスファン。IP68 / IP69K。

DC IP68 / IP69K 遠心ファン - 型式と主要データ（表形式）
ED250110 — Ø 250 x 110 / Ø 9.8 x 4.3 — 26.1 m3/min / 920 CFM — 後方湾曲インペラ。IP68 / IP69K。
ED225099 — Ø 225 x 99 / Ø 8.8 x 3.89 — 23.6 m3/min / 835 CFM — 後方湾曲インペラ。IP68 / IP69K。
ED221071 — Ø 221.5 x 71 / Ø 8.7 x 2.7 — 17.6 m3/min / 621 CFM — 後方湾曲インペラ。IP68 / IP69K。
ED175069 — Ø 175 x 69 / Ø 6.9 x 2.7 — 12.4 m3/min / 437 CFM — 後方湾曲インペラ。IP68 / IP69K。
ED175067 — Ø 175 x 67 / Ø 6.9 x 2.6 — 11.2 m3/min / 395 CFM — 後方湾曲インペラ。IP68 / IP69K。
ED133091 — Ø 133 x 91 / Ø 5.2 x 3.5 — 9.2 m3/min / 326 CFM — 後方湾曲インペラ。IP68 / IP69K。

注意

• データは予告なく変更される場合があります。
• 性能データには10%の公差があります。

仕様 / 技術データ

• 保護等級：IP68およびIP69K（液体侵入および高圧洗浄対応）。
• ファン種別：DCブラシレス軸流ファンおよびDCブラシレス遠心ファン（遠心モデルは後方湾曲インペラ）。
• モデルファミリ：ED2589、ED1551、ED1238（Mark 2 / Mark 3 含む）、ED1225（Mark 2）、ED9238、ED9225、ED8038、ED8032、ED8025、ED6025（Mark 2 含む）、ED4028、ED250110、ED225099、ED221071、ED175069、ED175067、ED133091。
• 寸法範囲（軸流）：40 x 40 x 28 mmからØ 254 × 89 mmまで。寸法範囲（遠心）：Ø 133 x 91 mmからØ 250 x 110 mmまで。
• 風量範囲：モデルにより約0.7〜28.3 m3/min（≈ 24.5〜1,000 CFM）。
• 典型的用途：洗浄や浸水保護が必要な過酷環境での筐体・装置の冷却。
• 備考：性能データは変動する場合があります。公差 ±10%、製品データは予告なく変更されることがあります。
