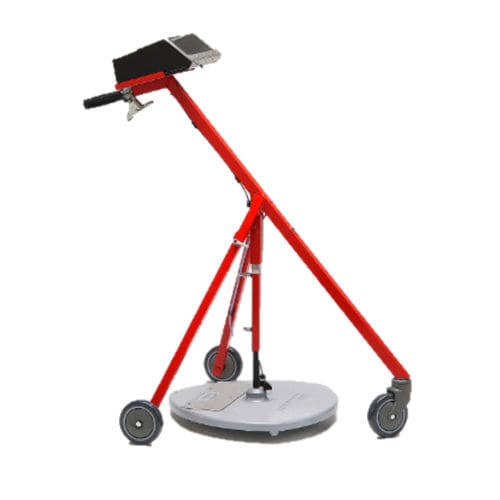

ロード用厚さ計 StratoTest 4100

コンクリート構造用携帯型デジタル ディスプレイ

製品概要
StratoTest 4100 は、ビットミックス（アスファルト）、高炉スラグ、砂利、コンクリートなどの非金属層の厚さを現場で測定するために設計された、過酷な作業条件向けの測定器です。測定は非破壊で行われ、道路構造における個別および総厚測定に対して TP D-StB 12 の承認を受けています。舗装施工時には、次のアスファルト層の基底にアルミ箔を敷設して測定リフレクタとし、骨材に埋め込まれて層間接着性を損ないません。ボーリング法とは異なり、構造層を損傷しません。測定リフレクタは機器のバーグラフ表示または付属のヘッドホンによる音響検出で見つけられます。

プローブ

• N 100ST：舗装表層の測定向け、最大100 mm
• N 400ST：路盤および表層の測定向け、測定範囲0–400 mm（標準）
• N 800ST：測定範囲を拡張するオプションプローブ（最大800 mm）

用途

• 建設分野における非磁性層の非破壊厚さ測定
• 道路建設におけるアスファルト、スラグ、砂利、コンクリート層
• 埋立地工事におけるコンクリート層

特長

• 非破壊測定
• TP D-StB 12 承認
• プローブにより最大測定範囲400 mm（場合による）
• 厚さをデジタルで直接表示
• 同一箇所での繰り返し測定が無制限
• バーグラフ表示および音響でリフレクタを簡単に検出

付属品

• StratoTest 4100 本体
• 測定プローブ N 400ST（標準）
• 折りたたみ式測定台車
• 校正板
• ヘッドホン
• 9V ブロック電池（型式 6LR61）
• プラスチック製キャリングケース

測定範囲
0 ... 40 cm · 標準プローブ N400ST
0 ... 10 cm · オプションプローブ N100ST
0 ... 80 cm · オプションプローブ N800ST

技術仕様

• 測定原理：渦電流方式
• 測定可能層：道路で使用されるあらゆる非金属材料
• リフレクタ：アルミ箔または一般的なサイズの鋼板
• 測定範囲：0 ... 40 cm（N400ST）；0 ... 10 cm（N100ST）；0 ... 80 cm（N800ST）
• 分解能：0 ... 30 cm：0.1 cm；30 ... 35 cm：0.2 cm；35 ... 40 cm：0.4 cm
• 典型許容差（標準プローブ、アルミリフレクタ 0.7 m x 0.3 m / 1.0 m x 0.3 m）：0 ... 30 cm：±(0.1 cm + 測定値の2%)；30 ... 35 cm：±2%；35 ... 40 cm：±3%
• 表示：デジタルLCD
• データメモリ：DIRECTモード 約500測定値（統計値含む）；SITEモード 約6,000測定値（統計値含む）；5現場メモリ（各300局）；局あたり4測定点；測定点ごとに5層材質種類
• 電源：9 V アルカリ電池 ×1（型式 6LR61）
• 電池寿命：約20時間
• 使用温度：本体 0 °C–50 °C；プローブ 0 °C–70 °C
