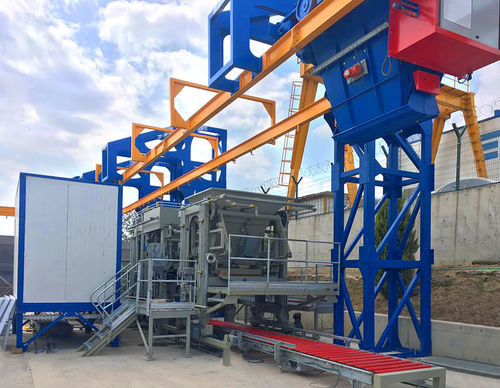

コンクリート製ブロックと敷石製造機 ELKOBLOCK-36M

手動式自動半自動

ELKOBLOCK-36Mは、多層式のコンクリートブロックおよび敷石成形機であり、インターロック、縁石、実心ブロックなどの量産に対応します。機械は認証済み高品質鋼製フレーム、四柱式構造、打込みヘッド用のめっきガイドを組み合わせており、連続稼働に適した設計です。

製品概要

• インターロック、縁石、実心ブロック、特殊形状など、幅広い製品の製造が可能です。
• 生産目安：8時間シフトで約1000 m2の敷石（製品と構成により変動します）。
• 高速供給と金型交換：バックコンクリートホッパー内の可動供給グリッド、給餌引出しの高さ調整、金型の迅速交換機能。
• モジュラーなハンドリング：選択した構成に応じて手動から完全自動まで対応します。

主な特徴

• 成形面積：1240 x 1000 mm
• サイクルタイム：24–33 秒
• 製品高さ範囲：50–500 mm
• 積載高さ：640 mm
• パレット寸法：1270 x 1050 mm
• バックコンクリートホッパー容量：2100 L
• フェイスコンクリートホッパー容量：2100 L

制御システムおよび電源盤

• 総設置電力：64 kW
• 操作キャビン：標準搭載
• 電気部品：SIEMENS (Germany)
• オートメーション：SIEMENS S7-300 PLC と 15" SIEMENS TP 1500 タッチパネル

ハンドリング / 構成

• BASIC構成: 脚付き生産パレットを供給点から機械に投入し、出来上がった湿パレットを手作業で取り出します。操作パネルで半自動または自動生産が可能です。
• BASIC PLUS構成: 湿パレットがコンベヤで排出され、エレベーターで最大10段まで積み重ねて硬化エリアへフォークリフトで搬送します。乾燥後、パレットはロワーレーターに供給され、最終製品は輸送パレットへ移されます。
• PLATINUM構成: スチールラック（10段）を使用したハンドリング。エレベーターで湿パレットをラックに配置し、フォークリフトで硬化へ移動。自動包装ロボットを含み、最終製品を輸送パレットに搭載し生産パレットを機械へ戻します。
• PREMIUM構成: フィンガーカー式ロボット輸送による完全自動ソリューション。生産、搬送、硬化、積み上げを自動化し、最大16段まで積載可能。ブラッシング、反転、自動再供給により連続生産を実現します。

仕様 / 技術仕様

• 型式：ELKOBLOCK-36M
• 成形面積：1240 x 1000 mm
• パレットサイズ：1270 x 1050 mm
• 生産能力（8時間）：約1000 m2（敷石）
• サイクルタイム：24–33 秒
• 製品高さ：50–500 mm
• 積載高さ：640 mm
• バックコンクリートホッパー容量：2100 L
• フェイスコンクリートホッパー容量：2100 L
• 総設置電力：64 kW
• 操作キャビン：標準搭載
• 電気部品：SIEMENS (Germany)
• オートメーション：SIEMENS S7-300 PLC と 15" SIEMENS TP 1500 タッチパネル
