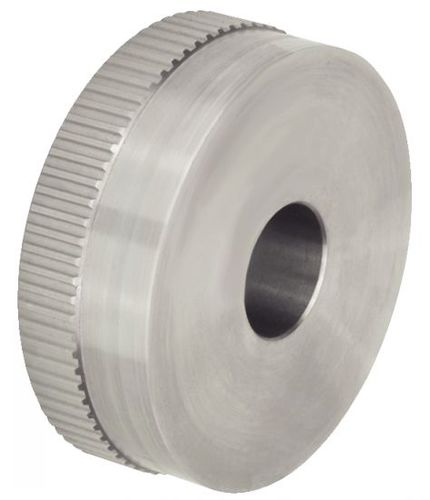

ギザギザ付きコントロール ノブ 17-08 series

製品名
スケールリング（バー二ヤ） スチール製（型番：17-08） - Maurin Composants

短い説明
スチール製の縦目（ノッチ）付きバーニア（スケールリング）。旋削仕上げ（目盛なし）またはマットクロームめっき（目盛付き）で提供。組立用のフライス溝付き。ロック要素はゴム製ロッキングリングおよびポリアミド製摩擦リング（仕様により）を含む。

特徴

• 材質：旋削鋼（目盛なし）またはマットクローム鋼（目盛あり）
• 組立用フライス溝
• ゴム製ロッキングリング
• ポリアミド製摩擦リング（オプション）
• 標準目盛：100分割、0°〜90°まで10目盛（参照 100-1-1-0-90/10）
• 特注目盛：図面により対応可

バリエーション / 外観

• 旋削鋼：目盛なし
• マットクローム：標準目盛付き
• 参照により摩擦リングの有無あり

注文例
注文例：参照-d2 (H7) 17-081-30-12

備考
規格 GN 164 に適合。

技術仕様

• 型番 / 表示名：17-08（スケールリング）
• 使用可能な外径（d1）：30、40、50、60 mm
• ボア選択（d2、H7）：12、14、16、18、20 mm
• d3の代表値（mm）：31.7、41.3、51.8、61.4
• d4の許容差例：リファレンスごとの値（例：12 に対して -0.02 / -0.05 mm）
• バージョン：目盛なし / 標準目盛付き
• 摩擦リング：参照により有無
• 標準目盛の詳細：100分割、10目盛 0°–90°（参照 100-1-1-0-90/10）
• 特注対応：非標準目盛は要問い合わせで対応可
